想放心裝修又怕漏掉重要細節？你需要一本完全看懂立面圖的實用攻略！本篇針對初學者，由淺入深拆解「立面圖」在空間規劃、櫃體設計、水電配置到細節檢查與驗收的具體應用方法，讓小白也能秒上手，安心規劃理想空間。

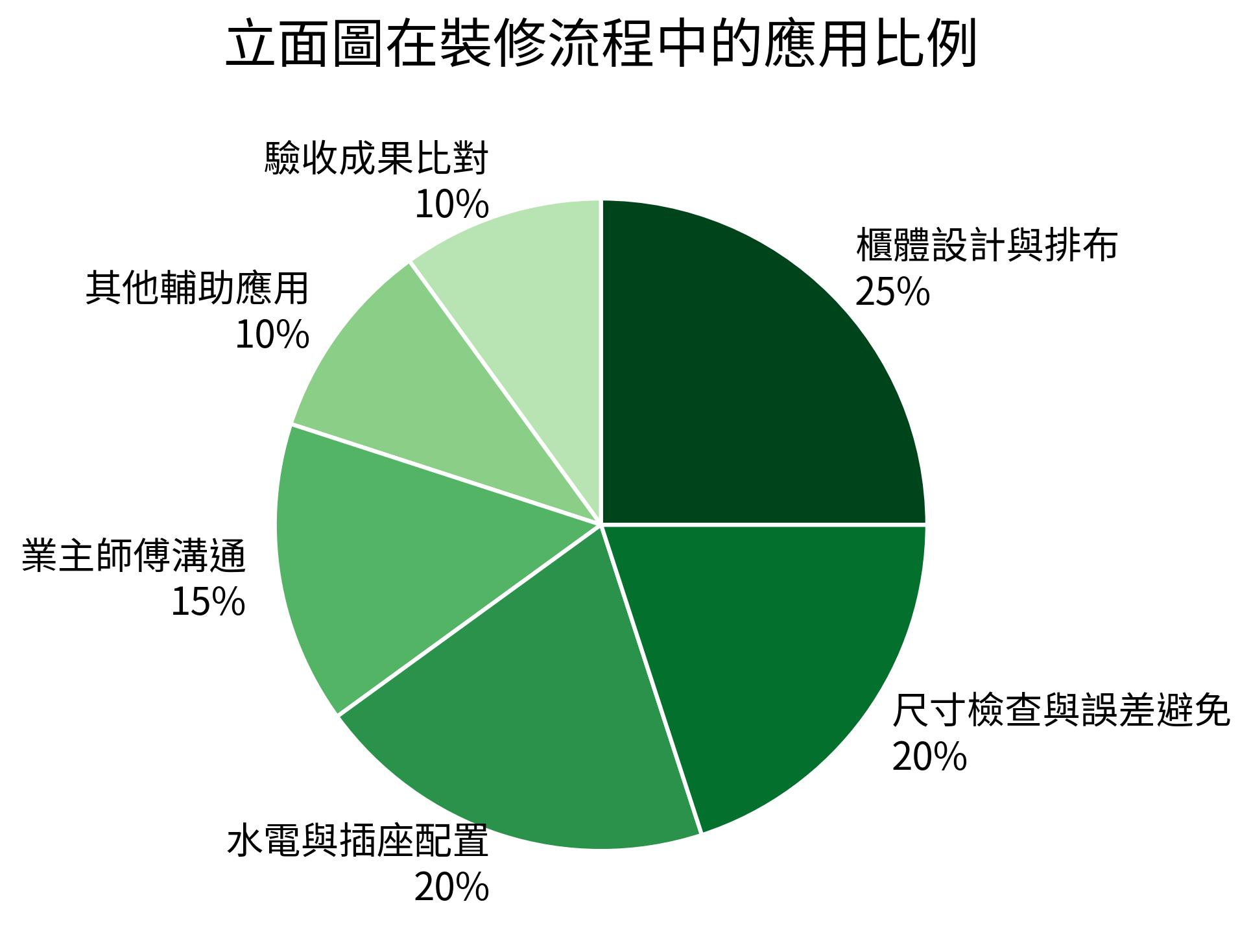

一、立面圖在裝修中的實用應用
1. 立面圖輔助規劃櫃體設計與排布
立面圖會直接將家中每面牆的設計展現，像是櫃體深度、層板位置、五金配件、櫃門開啟等細節都能一目了然，便於事前規劃使用習慣，確認所需收納空間，避免設計完才發現東西擺不進去。
2. 水電配置與插座位置標示
所有插座、網路口、燈具、開關位置，都會標注在立面圖上。不僅可以評估動線順不順手，還能預先避免櫃體或傢俱遮擋插座，讓後續接電、清掃、充電都超方便，師傅也能依照圖面無障礙施工。
3. 避免現場尺寸誤差與裝修遺漏
施工前對照立面圖和現場目測，尺寸數據一清楚，減少擺放錯誤、現場溝通遺漏、尺寸不合而返工等狀況。只要尺寸核對無誤，後續安裝更順利。
4. 用於業主與師傅溝通的重要參考圖
立面圖讓溝通更具體，假如不懂師傅術語，也能直接指著圖面詢問，有助於避開誤解。例如壁虎、三七仔、踏陶等專業詞匯，配合圖面一看就懂，討論材質、顏色、功能都很順暢。
5. 驗收時比對確認施工成果
工程收尾階段，對照立面圖查核各項完成度，尺寸是否吻合、功能是否到位、五金有無裝錯，驗收更嚴謹確實。
2025最新最全裝修省錢避坑指南免費領！
二、掌握立面圖的基礎知識與分類
1. 什麼是立面圖？識別立面圖元素
立面圖是從正面視角看牆面的示意圖，會標示櫃體輪廓、窗戶、門片開口、預留空間等。記得對照牆面實景，一起檢討需求。

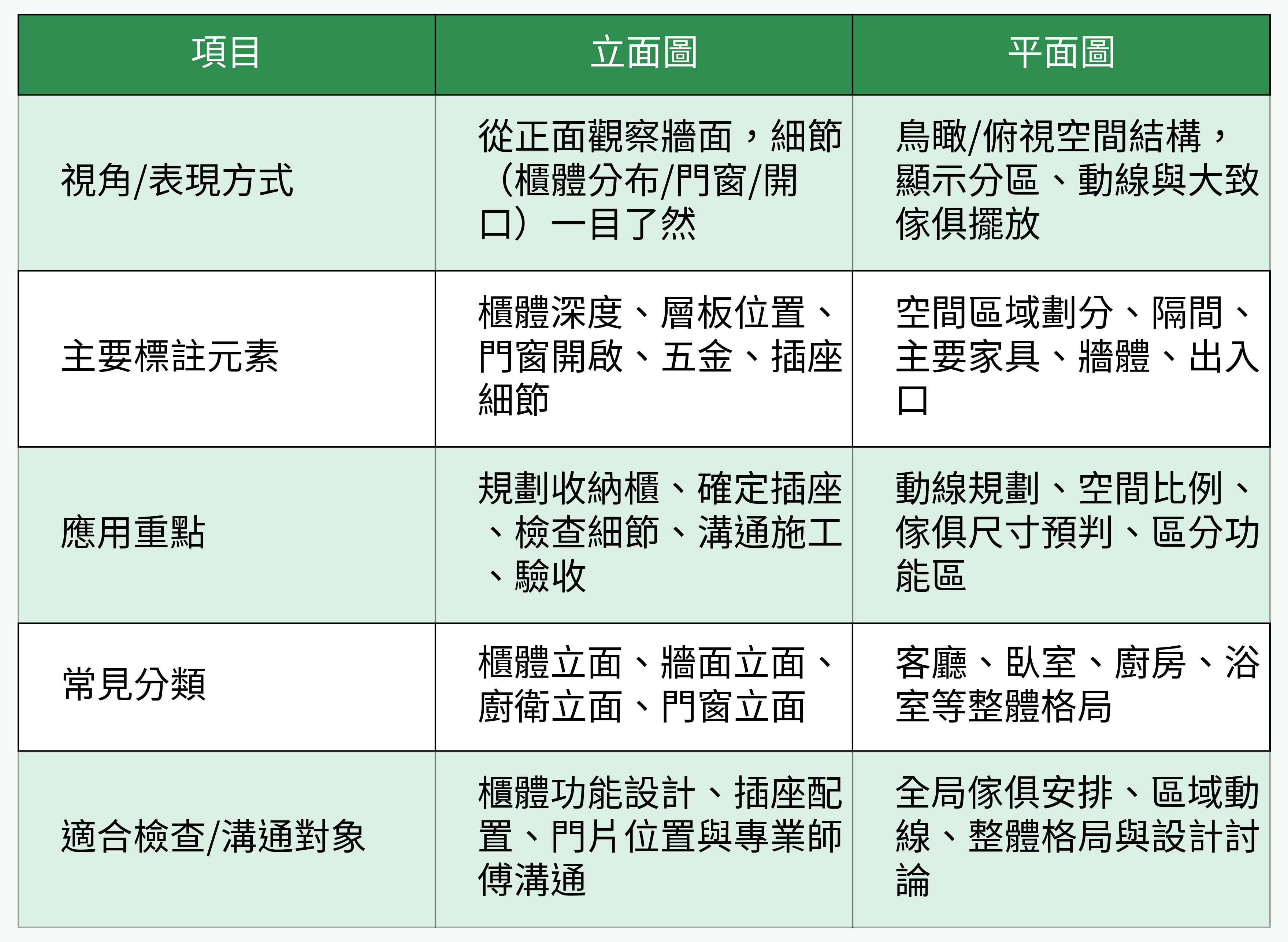

2. 立面圖vs平面圖—理解視角與表達差異
平面圖表現空間分佈與動線，像是「鳥瞰」俯瞰結構，能看出各區域、牆體、固定家具的相對關係；立面圖則從正面詳細呈現牆面樣貌、有多少櫃體、門窗、裝飾。
3. 常見家裝立面圖分類：櫃體、牆面、廚衛、門窗等
立面圖通常細分成不同功能：書櫃立面、電視牆立面、櫥櫃立面、主臥立面、浴櫃立面、玄關立面，分別對應各空間用途，劃分區塊一目了然。
4. 閱讀標註方式：尺寸線、型號、材料與細節說明
看圖時需注意尺寸線（標明櫃體/間距/門寬）、材料標示（如實木、烤漆、玻璃）、操作五金、結構線和填寫說明，這些都是裝修成敗關鍵。
三、立面圖繪製技巧與表現方式
1. 量測現場空間數據及準備工具
施工圖要精準，實際到場量尺必不可少。準備捲尺、雷射測距、畫圖紙，記得從地面量到天花，三面牆、轉角、樑柱都要測齊。
2. 標註嚴謹：基礎尺寸、管線、預埋件標記
每個尺寸都需標清楚，包括櫃體高度、出線孔位置、燈具預留，連強弱電配管、主管道也要註明，才能預防水電與裝修打架。
3. 材質、顏色、結構細節表現技巧
可用符號、顏色區分不同材料/用途，像是木作、鐵件、玻璃，圖面上容易直觀識別，避免現場裝錯料。
4. 常用軟體與手繪入門建議
新手可用SketchUp、Homestyler、Sweet Home 3D等，自由選擇電腦繪圖或鉛筆手繪，能畫出基本框架和明顯尺寸註記就很好上手。
完整裝修工具包（清單+話術+模板）已為你準備好！
四、從立面圖掌握櫃體尺寸關鍵細節
1. 櫃體深度、高度、層板間距一覽
標準收納櫃深度多為30-45cm，吊櫃與高櫃可依需求微調；層板間距15-40cm不等，依照物品大小調整。有清楚標註，收納才能規劃精準。
2. 門片開闔、轉角收邊位置核對
門片不要太大，影響開啟及動線，轉角收邊要避開五金衝撞。立面圖標錯，現場很容易卡死無法修正。
3. 櫃體預留高度與管線避讓
櫃體底部需預留掃地機空間、避免壓到水管、強弱電線。立面圖會標明高度，記得與師傅確認，常見的如上下水管穿牆需避讓。
4. 抽屜、五金及插座對齊標註
抽屜數量、五金拉手、插座口對齊標註，一點都不能馬虎。插座、開關盡量預留在使用順手的地方，家中電器多就要先算好數量位置。
五、根據立面圖預防裝修常見錯誤
1. 避免插座、開關、櫃體碰撞
櫃體門、家電門片和插座、開關可能互相打架，立面圖可事先檢查動線，須標清楚位置，避免安裝後推不開。
2. 預判家具大小與動線卡死問題
立面圖結合平面圖審查家具尺寸，和門片打開是否會擋到動線，避免箱櫃、冰箱、洗衣機卡死一角動不了。
3. 櫃體與天花、地板及牆面的收口處理
不同材料會在收邊處出現落差，地板、櫃體、牆面交接可加用收邊條，讓視覺更整齊，降低變形破壞。
4. 立面尺寸與現場複核流程步驟
現場量測—列印或開啟立面圖—逐項核對尺寸與標示，有疑慮先筆記溝通，發現落差儘早調整。
5. 立面圖變更實例與修正步驟
臨時想改插座、加減櫃體、門片調整，務必在圖面上標註出來，讓師傅比對確認，有疑慮現場要停工調整，圖面簽字存檔。
總結
立面圖不只是一張圖，而是你裝修全流程的重要導航。上手看懂、會調整，能替自己避開不少裝修陷阱。下次與設計師溝通、現場施工、驗收，記得立面圖「對照核查」五大面向，讓你安心打造理想新家！
