對於正準備動手裝修新家的小白來說，手上一疊厚厚的設計圖，尤其是密密麻麻的「水電圖」往往是一看就頭昏腦脹的開始。但別擔心，本篇將以最清楚、易懂、不掉專業用語的方式手把手教你如何看懂、用對、活用水電圖，破解新手最常踩雷的地方，讓你的裝修計劃從此不再手忙腳亂，既省荷包又安全可靠！
一、水電圖代號與符號快速入門
1. 常見水電圖標示說明
拿到設計師給的多張圖紙，首先別急著一頭鑽，先問清楚哪一張是水電配置圖。一般我們會看到有「開關弱電圖」用來對應插座、網路、電話、開關等配置；「燈具迴路圖」主要標示全屋照明與相關管線；「冷氣空調圖」則記錄管路風管出風點等等。大部分水電圖都會附上符號對照表，只要先學會對照，看圖其實沒那麼難！
2. 基本線路走向判讀技巧
初學者最怕看到線路交錯，但其實只要抓住一個原則：每條線都有明確起點與終點，像從配電箱出發，分別接到各插座、燈具、機電設備。找出主線(粗黑線)與分支(細線)，跟著箭頭和符號走，就能大致分辨各自功能區域的電流路徑。
3. 圖紙圖例與符號比較辨識
不同管路、元件會用不同的符號來表示，例如插座會畫個方框/圓圈，開關用斜線帶點，網路、電話則有特殊符號。同步看圖例，學習辨識最常用的10個水電圖符號，是入門的關鍵步驟！
完整裝修工具包（清單+話術+模板）已為你準備好！

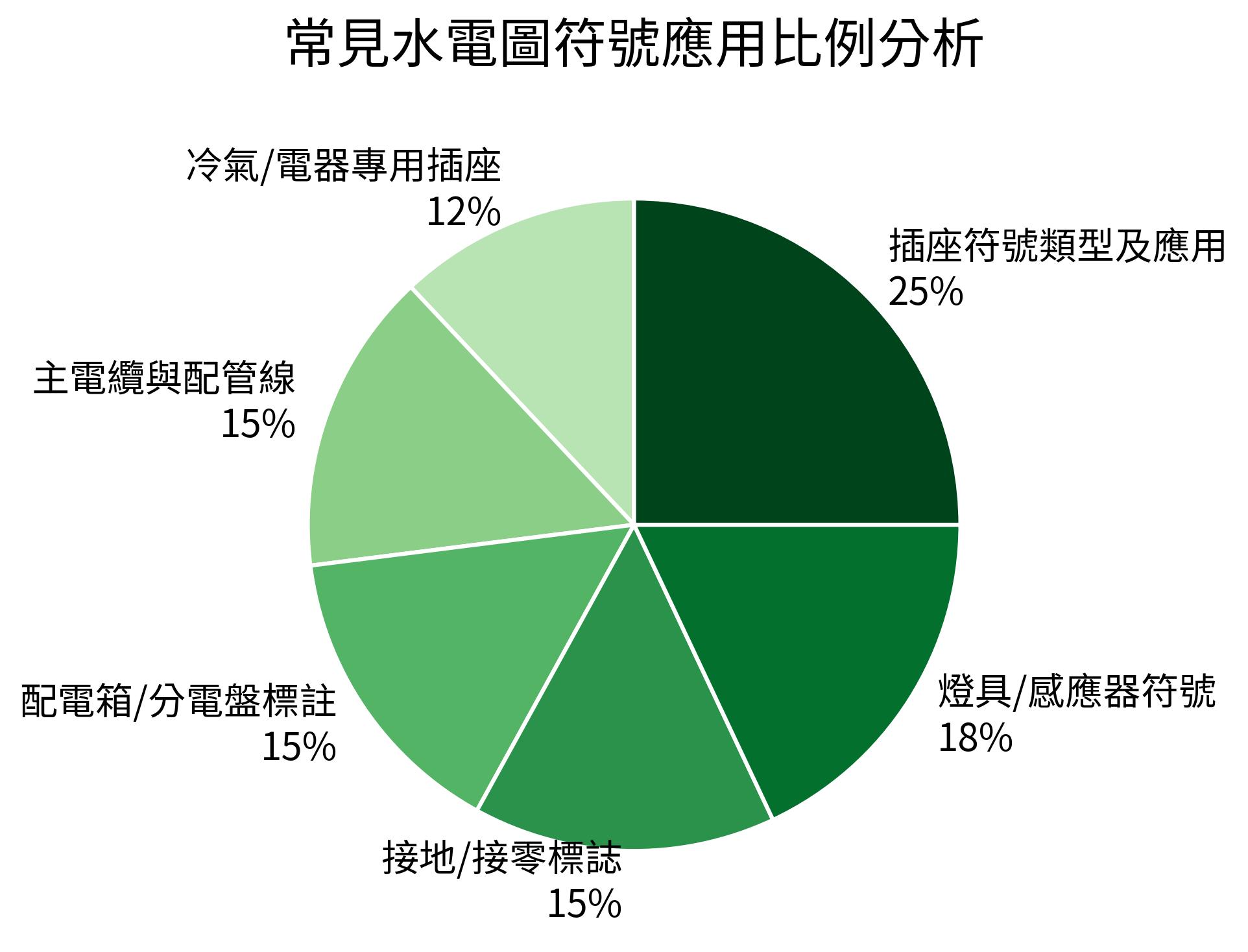

二、必懂水電圖六大重點符號解析
1. 插座、開關符號類型與用途
最常見就是方框或圓圈代表一般插座，上面標AC為冷氣、WH是洗衣機專用；開關多為S或二組斜槓，有單切、雙切差別。特殊插座還會標高壓、220V等字樣。
2. 燈具、感應器標誌分類
燈具常見為小圓型L符號、加上數字表示盞數。感應器、警報裝置等，多有專屬小圖案如三角感應弧形等，可對照圖紙解說輕鬆辨認。
3. 主要電纜及配管線符號
主電纜路徑會畫成粗線、虛線為預埋管路，並標註線型、尺寸和分別用於照明、動力或弱電。地線一般用L／N標註，務必分辨清楚避免誤接。
4. 洗衣機、冷氣、電器專用插座圖示
這些須用大功率獨立插座：圖上會加AC、WH、或Oven(MWV微波爐)等字，配合220V符號，確保用電安全不跳電。
5. 配電箱、分電盤的標註方式
配電箱用長方塊表示，內部標記「Main」是總電源，旁支標示各空間回路，務必對應清楚，未來檢修也方便。
6. 線路接地、接零特殊標誌
接地用「E」或「⏚」符號、接零用「N」；這是安全關鍵，浴室、廚房等溼區特別要注意確認圖面標示無誤。
三、水電圖代號應用場景實操
1. 客廳、臥室插座配置對照
沙發區、床頭、電視牆需多插座，110V/220V看用電需求搭配，USB插頭越來越常見也建議規劃。把位子、數量先在圖紙確認一遍，避免事後拉線補救。
2. 廚房、衛浴專用設備布線
廚房強電（微波爐、電陶爐、洗碗機）多半要獨立回路，水槽下方預留插座供淨水設備用。衛浴則注意鏡櫃、免治馬桶、洗衣機防濕型插座。
3. 冷氣、除濕機等電源規劃
冷氣機獨立插座走220V，有的預埋冷媒管、迴風口。除濕機、浴室乾燥機等則比照小家電插座布線，避免共用其他管路干擾。
2025最新最全裝修省錢避坑指南免費領！
四、避免配線錯誤的操作重點
1. 水電圖校對步驟&檢查表
開工前一一比對紙本圖與現場進行預排、各位置對照、確認電線規格、插座迴路無缺。完工前再自我檢查一輪，減少疏漏。
2. 關鍵配線位置現場核對
現場要特別再看廚房、衛浴與大型家電設備預留電源格、插座、防水盒；圖紙與現場務必要一一核查。
3. 代號填寫常見錯誤彙整
如開關、插座符號搞混、高低壓標註出錯、地線漏標、設備位置跳接等，早期發現及溝通避免未來施工糾紛。
4. 同場加映：施工時應注意的配線規範
施工過程如穿管順序、磨平牆面再埋線、熱水器插座獨立、安全距離維持，可要求現場師傅依正確規範執行。
五、水電圖符號整理與實用範本

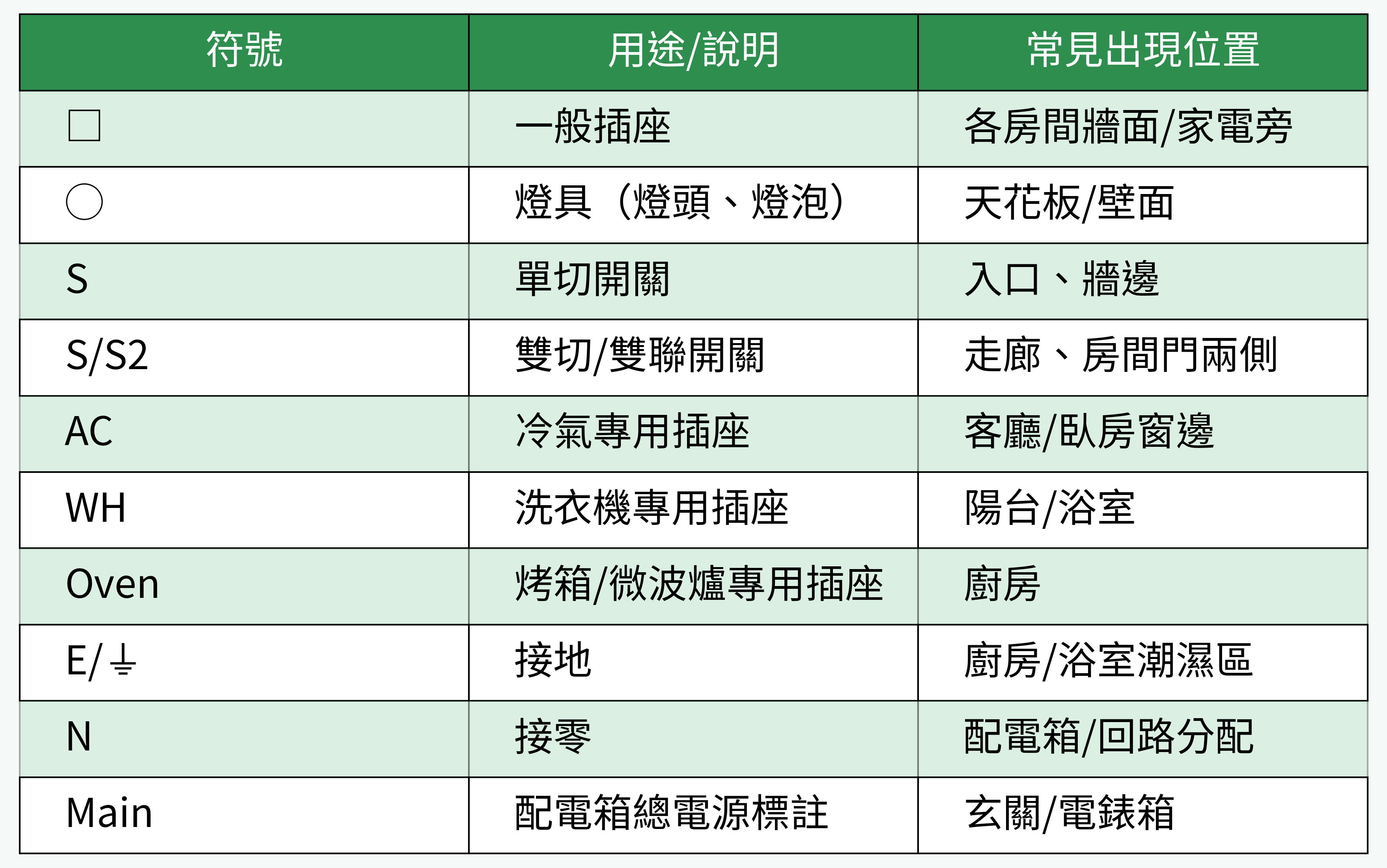

1. 常見水電圖符號總表
附有常見符號總表、用途速查對照表，初見就會用，按照圖標直接查詢，省時不卡關。
2. 施工現場實拍案例對照
圖紙與現場實景對照，學習一眼看懂符號如何落地。可觀摩經驗案例，改善自家規劃。
3. 快速查找下載/列印範本
現今多數裝潢公司、設計師皆能提供標準電子檔可下載列印，隨時於現場比對，做自家裝修的便利速查表。
只要抓住以上重點，不只裝修安心、不留遺憾，還能學到實用技能，未來遇到維修、小改也能自己判讀，不用再求人！每一步都簡單好入手，按表操課新手也能快速晉升家居達人。祝你裝修順利，打造理想新生活！
