裝潢時最容易讓人焦慮、出錯的，除了風格配色，最大關鍵莫過於水電配置圖！不像家具陳設看得見摸得著，水電示意圖多半是工程師畫的「專業平面圖」——新手一看頭暈眼花，不知從何讀起。別擔心，這一篇就以小白視角，手把手帶你搞懂水電配置圖怎麼看、怎麼用，教你如何避免常見失誤，裝修過程少糾紛、入住超安心！
一、水電配置圖的基礎認識與實用價值
1. 水電配置圖的定義與核心用途
水電配置圖是裝潢過程中最重要的施工參考文件之一。它就像是裝修的地圖，把家中所有給水、排水、電線（包括燈、插座、開關、網路及弱電）用圖示一覽無遺列出，讓師傅施工有依據，也幫你預先規劃生活動線。

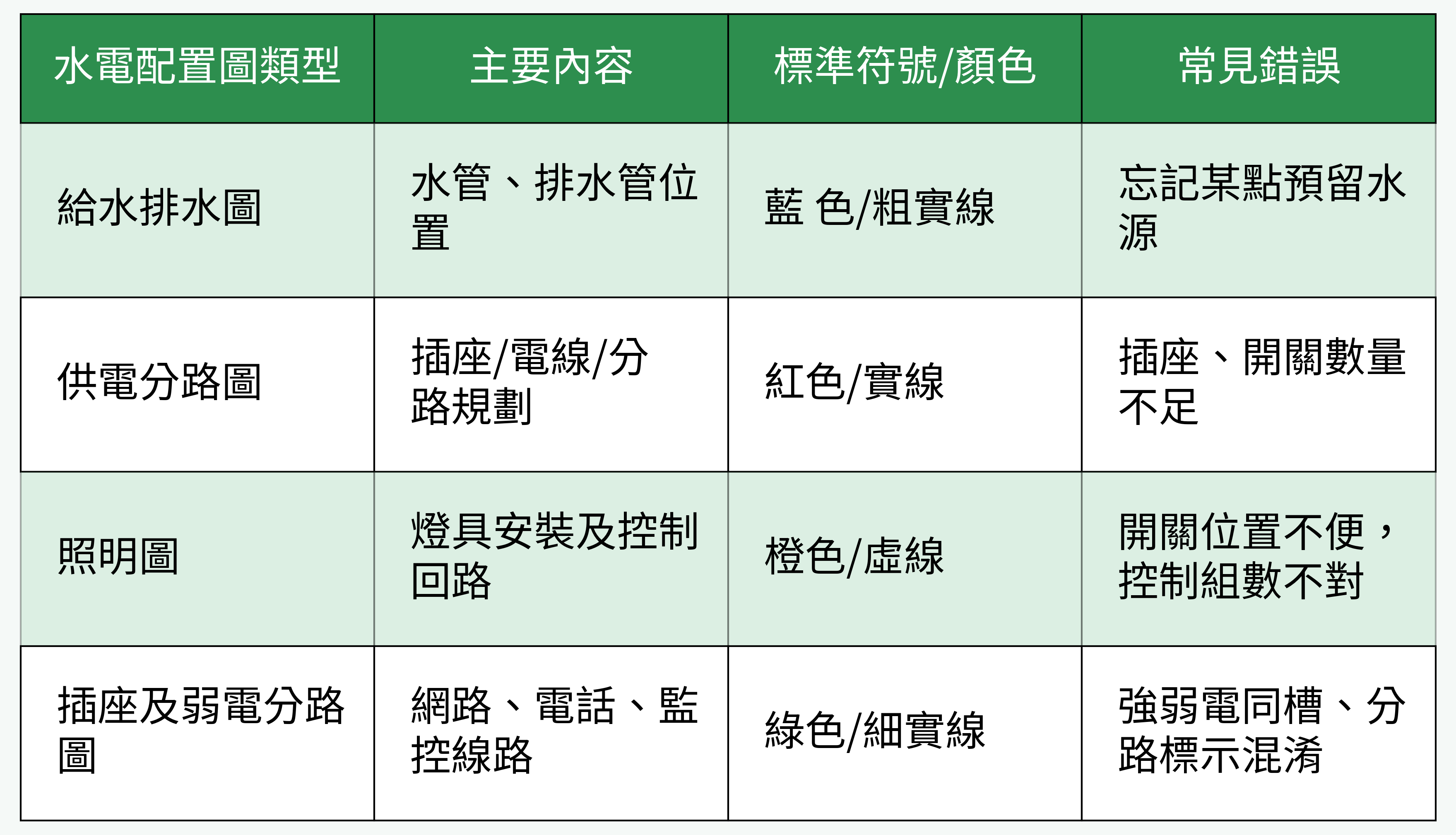

2. 圖面常見結構組成（給水、排水、強弱電分路）
家用配置圖不只一張：至少會有給水排水圖、供電分路圖、燈具照明圖、插座及弱電（網路、電話、監控）分路圖。使用不同顏色、線條標示走向，讓人一目了然各分路之位置與功能。
3. 家用水電配置圖與裝潢工程的關聯
一份好的配置圖，能精準配合裝修流程，不只避開家具打到插座、冷氣冷凍管壁漏、管線交錯等問題；同時更利於後續維修，即使多次變動也能對照圖面找出隱藏管線，省下鑿牆大費周章的麻煩。
4. 常見問題避坑：只畫管線的風險
許多人誤以為只需標明管路即可，導致後續插座不夠、燈具回路混亂。例如只畫了線卻沒示意開關控制組數位置，進門依然伸手摸黑；電器需求升級時，卻發現沒預留220V高功率插座。這些隱憂，通通要靠細致的完整配置圖預防！

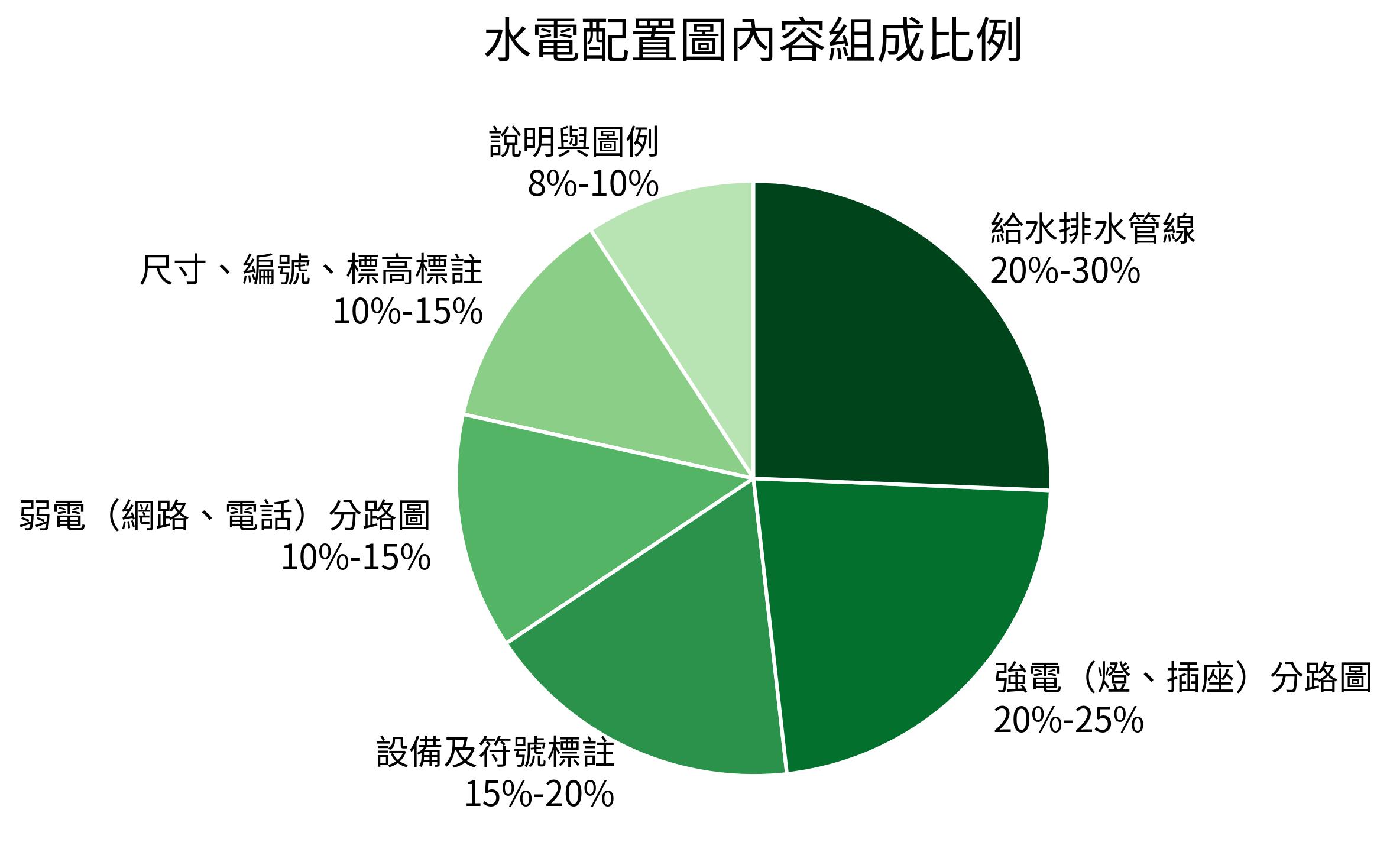

5. 完整水電配置圖應具備的要素
除了管線路徑，還需明確標出插座、開關類型與數量、分路編號、線徑規格及預留空間，並標識每一設備位置、高度，最好附上立面圖，方便現場比對及後續檢查驗收。
帶走上百屋主驗證的《裝修最全指南》，簡訊免費發您 >>
二、水電配置圖的符號、線路與讀圖技巧
1. 水管、電線、插座、開關標準符號總覽
插座用「⏚」或「▯」符號，開關則以「S」加上數字；燈具標記「○」；電話、網路各有專屬小圖案。凡感到陌生，一定要細看圖例或表格說明，大部分圖紙邊角會標示解釋。
2. 強電與弱電配置圖的識別重點
強電指日常用電如110/220V供電（插座、燈）；弱電則是網路、電話、監控低壓系統。圖面上不僅分色，兩者走向也絕不可同槽併排，要預留安全間距，避免訊號干擾。
3. 分路、回路線型解讀方法
每一回路（電線/水管）都有專門線型標示：例如照明是虛線、插座是實線、冷氣專用分路會特別加粗以示重要。分路直接影響日後斷電搶修及安全設計，千萬不可省略。
4. 常見錯誤符號辨識與修正建議
常見插座畫錯位置、迴路交叉未標明、符號顛倒。建議初學者先對照圖例表檢查，發現異常立即與設計師或水電師傅溝通確認修正。
5. 多功能插座、智能開關等新型設備的圖面表示
智能開關、USB插座、WiFi與感應器設備需在圖面上額外標注（如加「S-USB」等符號），並明確注明控制方式與網路線路，避免日後升級遺漏。
三、插座與開關的科學佈局法
1. 插座、開關分類（一般、特殊、戶外等）
常見有一般型（客廳、臥室），特殊型（廚房高功率、衛浴防水）、戶外型（陽台、玄關）等。需根據空間功能規劃不同規格。
2. 空間分區：各區照明、插座實際需求數量
客廳至少3-4組，沙發兩側，電視牆、書房書桌旁都有需求；廚房/衛浴高功率專用；玄關、陽台忘了安插座，日後用掃地機、陽台插座都不夠用。
3. 實用規劃案例：客廳、臥室、廚房、衛浴
客廳：電視牆3組、沙發旁2組USB插座；臥室：每側床頭插座＋充電孔；廚房：220V大電插座、操作檯上方預留多組；衛浴：防水插座配合鏡前燈與吹風機用。
4. 避免用電死角、跳電黑點的布局技巧
插座數「寧多勿少」、分區分迴路設計，濕區加設漏電斷路，避免過度負載。冷氣、廚房家電建議獨立分路。
5. 插座高度及位置標準與人體工學應用
一般插座離地15~20cm，開關約120cm高，廚房操作檯上40cm、衛浴吹風/電動牙刷防水型設於鏡前牆，記得參照人體日常使用習慣來測量。
2025最新最全裝修省錢避坑指南免費領！
四、水電規劃進階：實作標準與驗收重點

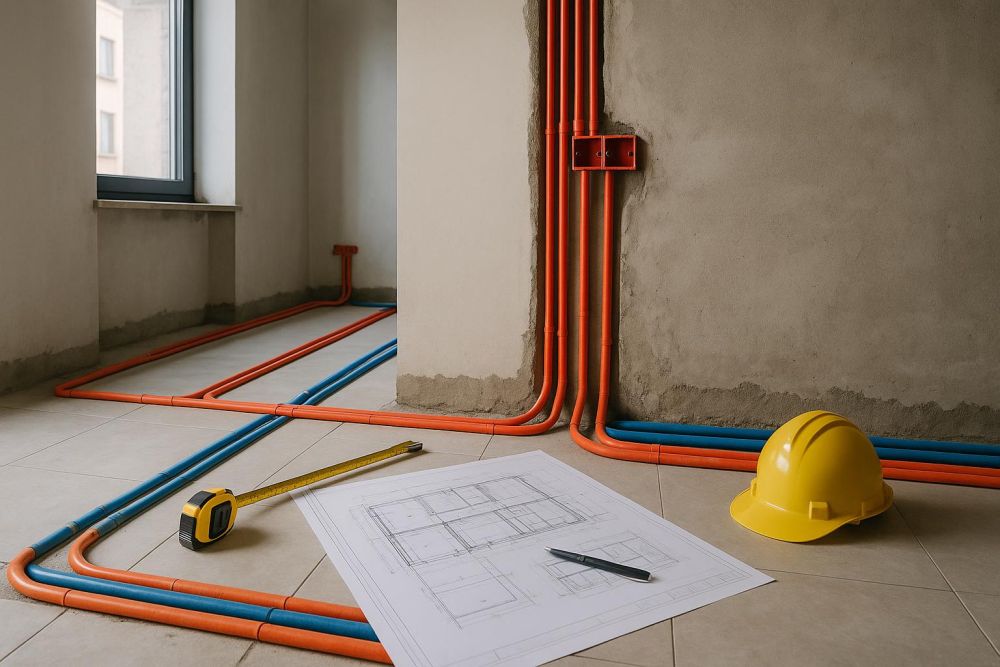

1. 水管走向與電管佈線標準（明管vs.暗管）
「明管」易維修但影響美觀，「暗管」隱藏於牆體、地坪，施工前需拍照存檔以便日後維護。
2. 配管分路、交叉處理與安全gap規範
禁止強、弱電同管；進排水、電線需分層分槽設置，交叉處預留間隔，尤其轉角區必須加強緩衝結構防呆。
3. 佈線、穿線、接地的作業細節
電線選用合規線徑（2.0、3.5mm等），插座、主要電器務必做好接地保護，所有分路接點皆用配管保護、線頭以絕緣膠包覆防氧化。
4. 照明、弱電、安防與智慧家居預留重點
預留燈具多回路線槽、網路攝影監控線路、智能門鎖等設備安裝空間，並提前與設計師討論日後擴充彈性。
5. DIY自查要點與協調水電師傅建議
請施工前向師傅詢問專屬配置圖，拍照記錄每一步走管，將接點拍下，自備簡單工具於驗收時測試每一回路，包括照明、插座通電、漏電測試等。
五、水電配置圖應用與修改注意事項
1. 客變/改建時圖面的調整流程
如購買預售屋，移動牆面、衛浴、廚房位置，須第一時間交由設計師重新畫圖並提交建商，確認每條管線新走向。
2. 空間動線與傢俱布局聯動調整水電圖
根據家具實際落地位置和生活習慣，適時追加/更換插座開關、分區改線，務必預留未來升級空間。
3. 工程溝通必備：設計圖與現場對照核對點
圖面與現場隨時比對，插座位置、數量、立面高度逐一核查，並於每階段完工後立即現場驗收，即時修正錯漏。
4. 經驗分享：常見失誤案例與預防策略
常見錯誤有插座過少、標高不符、弱電回路亂、各區未分路等。預防訣竅：工程前再三溝通、用圖面與現場對照、多拍照存證，完工驗收再三檢查。
5. 完工驗收前水電圖檢查明細
驗收時務必依「水電配置圖」對照檢查：每一插座、開關位置、每一分路迴圈有無問題、測試漏電斷路開關，各處水管壓力測試和所有弱電預留確認。
總結來說，水電配置圖是你打造舒適生活、減少裝修遺憾的最佳利器。只要照著上面步驟做好每一環，懂得看圖、會查表、敢發問，關鍵溝通不怕錯，就能讓家從裡到外安全又耐用，真正「住得聰明」。小白也能變大師，輕鬆玩轉自家裝修！
