想搞懂裝修水電安裝圖紙，其實沒你想的那麼難！就算你是第一次裝修的新手，只要抓到方法，對照本文一步步學習，輕鬆秒懂圖紙，也能跟師傅溝通自如，現場對照不再心慌。趕快把這份新手攻略收藏起來，未來面對水電施工、驗收都能駕輕就熟！

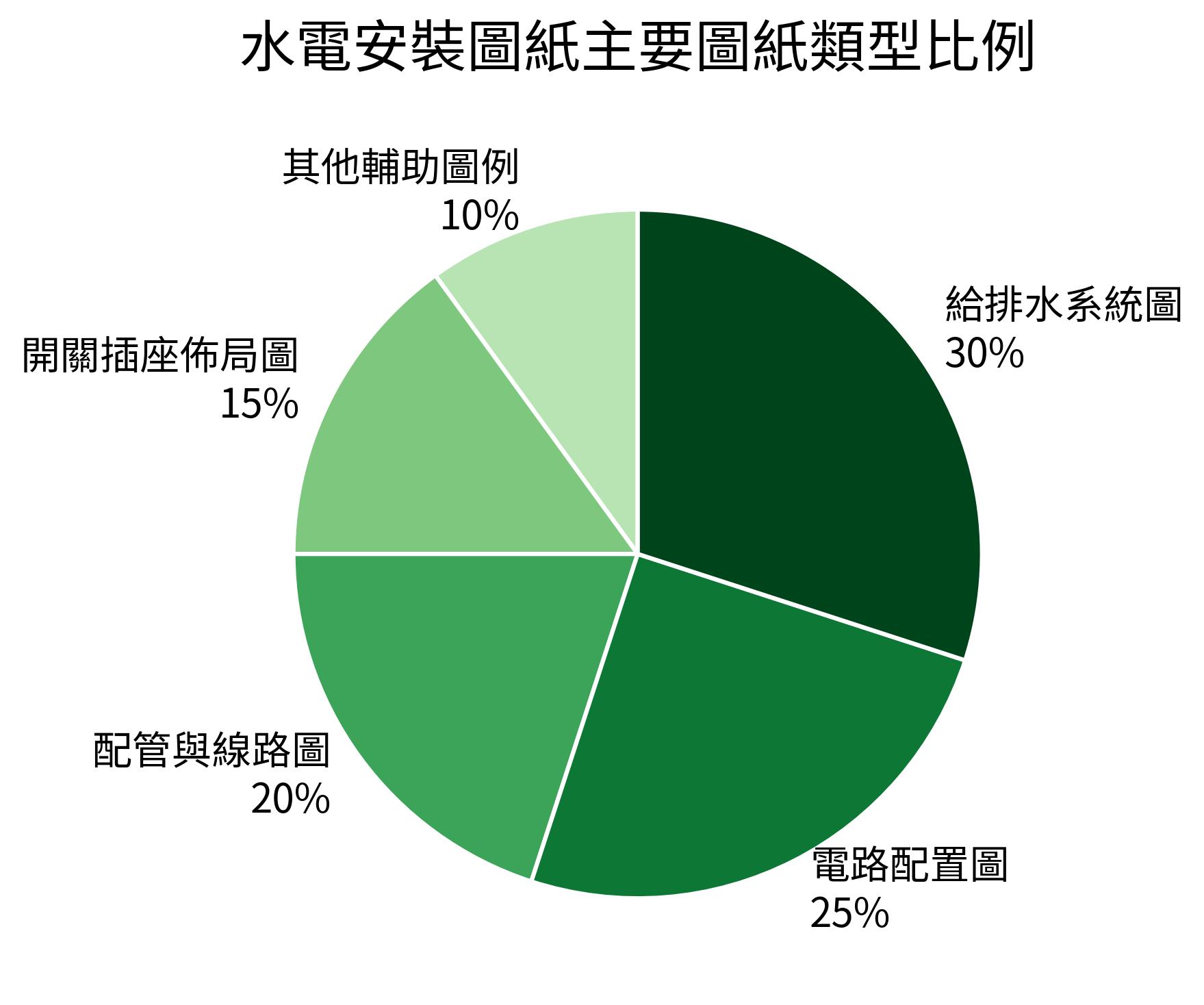

一、快速認識水電安裝圖紙的基本類型
1.給排水系統圖
這類圖紙主要標示家中的水源進出，包括冷熱水管的路徑、馬桶、洗手台、地排水點等。看懂這張圖，你就知道水怎麼進出家裡、排水口在哪，遇到堵塞會更好找問題！
2.電路配置圖
電路圖標明燈具、插座、家用電器的線路分布，如主幹線、分支點。認清家中用電動線不只關乎便利，更牽涉到安全。
3. 配管與線路圖
這部分會同時呈現水管與電線在牆內、地板或天花板中怎麼走，為後續日後維修、設備加裝保留重要線索。
4. 開關、插座佈局圖
俗稱「開關插座圖」，清楚標出所有開關、插座的位置及對應高度，有助於設計方便的用電動線，避免家電插頭不夠用或線材雜亂。
裝修全流程攻略免費拿！
小白避坑秒上手！
二、圖例與符號詳解，避免誤會現場施工內容
1. 常見水管、電線顏色識別

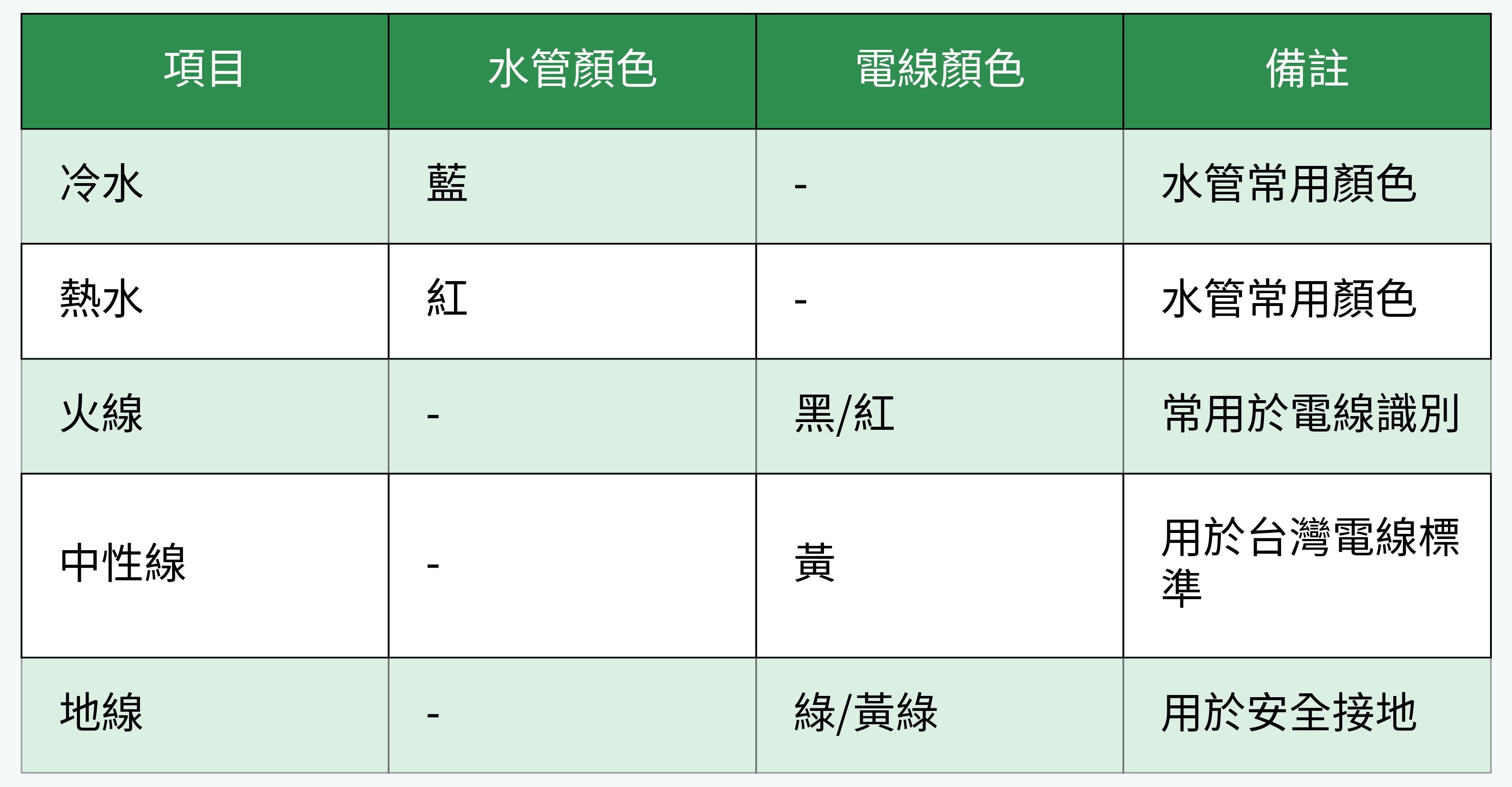

水管以藍（冷水）、紅（熱水）最常見，電線多以黑、紅、黃分別對應火線、中性線、地線。圖紙上顏色標示與現場對照可分辨用途，千萬不要看錯！
2. 標準圖例與辨識方式
每張圖紙邊角通常會附一張圖例表，常見如圓圈代表插座、直線是導線路徑等，開關、燈具、網路孔等有專屬符號，施工時對照即可。
3. 標示說明、尺寸及標高閱讀
圖紙會標明每個開關、插座的中心至地面高度（如110cm）、離牆距離；要檢查是否適合自己生活習慣。
4. 關鍵安全標註不可忽略
比如浴室內“防漏電保護”、廚房三孔插座必有接地。這些標示每一項都和用電安全密切相關，絕對不能大意！
三、閱讀動線與步驟，讓對照圖紙不再搞混
1. 先打基礎：分清空間與功能區
先辨識圖中客廳、廚房、臥室、衛浴等空間位置，對照現場家具規劃。
2. 跟著水路、電路流向走
沿著水管、電線路線巡視，可了解線路走向、切換點，避免線路混亂或浪費預算。
3. 如何對照現場位置與圖面
建議先用手指實地比對牆上插座、開關點位，搭配圖紙標註位置，可防止裝錯。
4. 檢查主要設備及安裝點對應
廚房冰箱插座、浴室乾濕分離區的給排水…每一個標點都要細細核對，確保用起來順手又安全。
四、抓重點：驗收環節必看哪些細節
1.管路走向與預留維修空間
水管、電線不得死彎、過多交叉，開放式管道要方便維修，日後維護才輕鬆。
2. 插座與開關高度、數量與定位
過高過低都不方便，依生活習慣設置，廚房、浴室、書房等特殊區域記得加強。
3. 防漏、防短路設計標示檢核
廚衛空間要檢查地面有無積水、插座有無防水保護，電箱是否標註安全閘刀。
4. 重要提醒——避免常見疏漏
常見錯漏包括忘了預留家電插座、未考慮未來加裝設備、插座數量太少等，提前把所有設備需求列好清單，逐項檢查。
五、與師傅溝通與確認圖面技巧
1. 圖面變更確認流程
凡圖紙異動（加裝插座、更動位置），一定要雙方簽字、存檔，避免日後扯皮。
2. 施工前的會審重要性
正式開工前安排會審，現場對圖檢查每個點位，所有細節確定後再開始施工，避免返工。
3. 現場對圖與問題即時記錄
現場施工如發現與圖不符，立刻標註、拍照，並及時跟設計師或管線師傅討論。
4. 保留圖紙做為日後維修參考
裝修結束後圖紙一定要妥善收好，未來維修或添購設備必備，重畫大工程時更派得上用場！
總結來說，把這份水電圖紙閱讀筆記熟記在心，裝修再也不怕看不懂圖紙，驗收不會漏細節，和師傅溝通時也能自信滿滿。有系統地理解每一個步驟，遇到裝修上的水電難題就能輕鬆化解，守護自己和家人的用電與用水安全！現在就開始學起來，下一個懂裝修的主人就是你！
