對於人生第一趟裝修之旅，最令人大傷腦筋的莫過於「水電圖」！你是不是也常拿著設計師的圖紙一頭霧水，不知道該怎麼判斷管線、插座、開關跟設備到底要裝在哪？放心，這篇攻略一步步帶你搞懂常見水電圖，從規劃到現場對照，一篇解決所有疑惑。
一、讀懂水電安裝圖的基本符號與標註
1. 常見水電圖符號速查
水電安裝圖主要分為幾張：開關、插座、燈具、弱電（如網路、電話）、空調等，務必配合平面圖和立面圖一起看。看不懂圖標沒關係，圖紙邊角通常會附一張符號對照表，標示各種開關、插座、照明的專屬標誌，對照表一看就懂。
2. 線路顏色與標注規則解析
線路上常見不同顏色，各自代表不同用途。記得同一空間的線路顏色最好不要超過三種，使用黑、灰、白作為主調配色，更容易做識別與維修。
3. 主要管線、接點及開關位置一覽
水電主幹線、開關、插座等，位置都會標註於圖，對照現場會同步標高、配置與休止點。例如插座會標明離地高度，方便現場確認實際需求。
4. 設備與插座特殊標示辨識
現代裝修插座越來越多樣（如USB、Type-C插孔或無線充電板），特殊插座會獨立註記於圖紙，且某些設備如冷氣、烤箱、220V插座需額外強調不同電壓標誌，避免混淆。

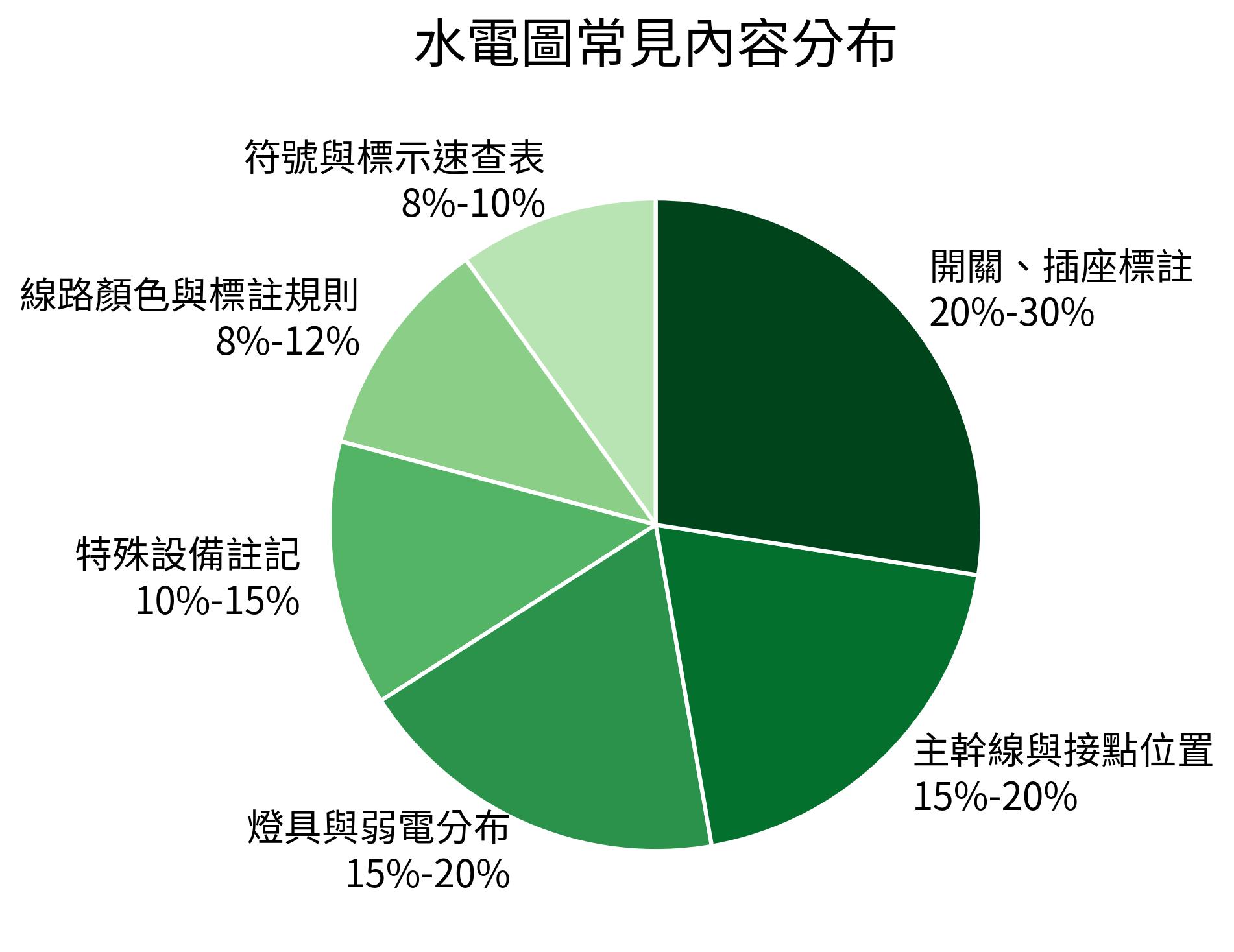

水電圖常見內容分布
2025最新最全裝修省錢避坑指南免費領！
二、水路與電路分布規劃重點
1. 水管線分區與走向判讀
給水、排水、污水管各自分開、顏色也可略作區分。盤點熱水器、廚衛等重點區域，加強管線防漏、耐溫材質，提前設計檢修孔位。
2. 電路主支線/迴路走向及分配
新舊房屋皆需確認總電容量是否足夠，將高功率電器（如洗衣機、熱水器）規劃獨立迴路，分配時注重位置及用電便利，插座分佈要依生活需求適度調整。
3. 廚衛與生活區水電重點區辨
廚房、衛浴濕區務必搭配防漏電斷路器，插座遠離水源、地線接地；客廳、臥室多規劃生活便利插座，如掃地機、書桌或床頭USB等。
4. 熱水器、衛浴設備專區接線需知
熱水器適合安裝於通風或戶內陽台，根據熱水器型號規劃好電壓、排氣及水管走向，記得高功率電器需獨立專線與足夠插座。
三、常見錯誤與安全檢查要點
1. 避免交錯、重疊及短接現象
水管電線交錯容易導致安全疑慮，管線佈置時要垂直或水平，避免亂竄或重疊交錯。
2. 各區必要安全間距查核
插座、開關與水源需保持安全距離，衛浴濕區配置防漏電，廚房強電插座遠離瓦斯爐、洗碗機等高溫器具。
3. 地線及防漏裝置查驗重點
居家安全必不可少，分辨電箱內地線及漏電斷路器是否有標示、安裝正確，並學習測試按鈕（TEST）功能。
4. 易忽略細節提醒
插座、燈具、弱電配置，需依家電尺寸、未來增添需求預留，浴室、陽台等濕區更要注意插座位置與防水。

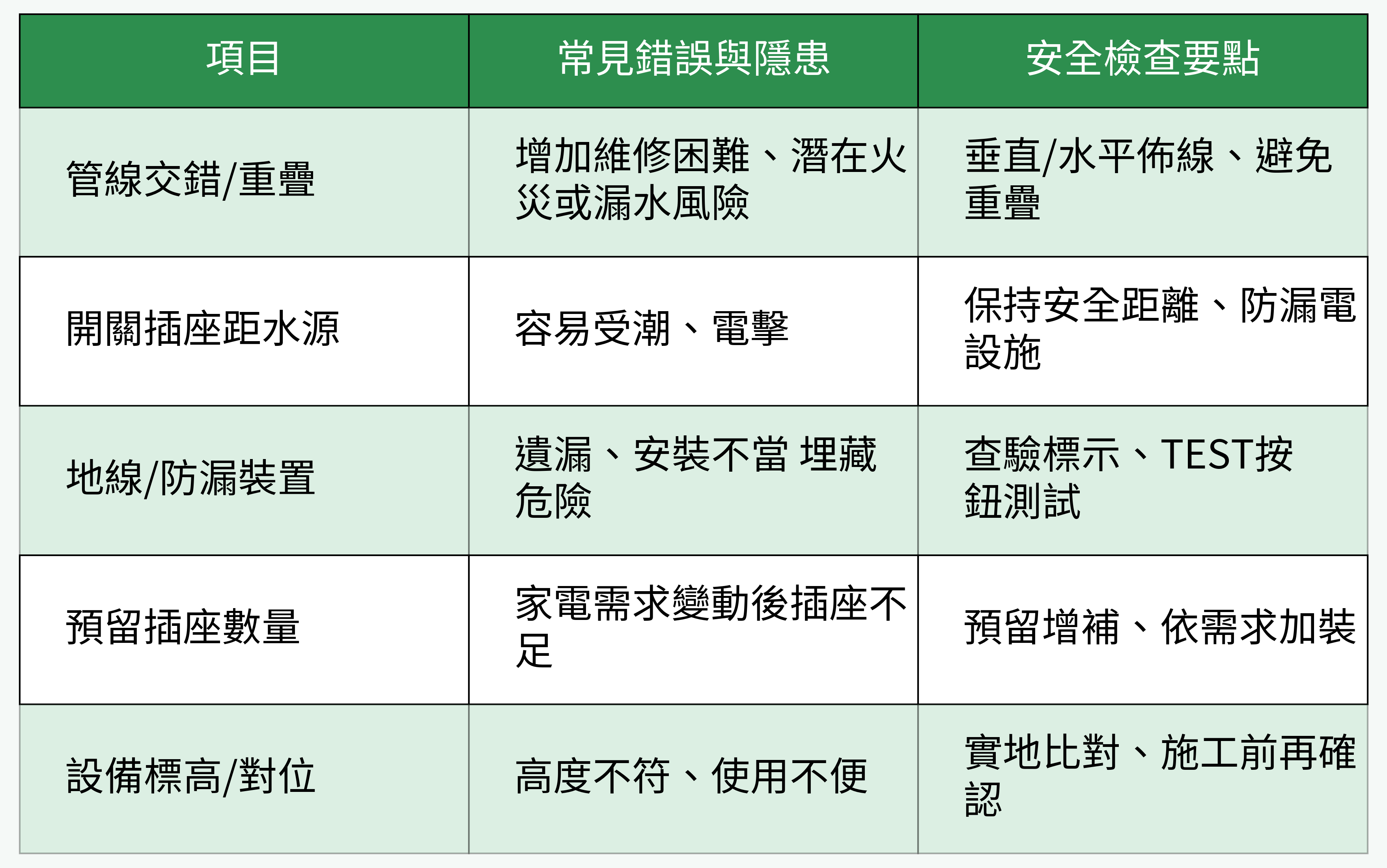

水電常見錯誤與安全檢查表
帶走上百屋主驗證的《裝修最全指南》，簡訊免費發您 >>
四、施工現場對照圖紙實操教學
1. 點對點配線現場比對
現場配線時帶好圖紙，配合比對插座、開關、設備實物位置與圖上標註，避免遺漏或設計錯誤。
2. 水電設備定位標準實操
設備如熱水器、洗衣機等須精準定位，預先量好尺寸後依現場狀況彈線定位再裝設，確保美觀與功能兼顧。
3. 插座、燈具、開關現場實物比對
隨時對照圖紙檢查安裝位置和高度，不符需求可現場溝通調整，完工前重覆檢查。
4. 交屋驗收圖紙核對步驟
交屋或驗收全屋水電時，把圖紙帶到現場，逐一比對設施數量、類型、標高，全數拍照存證。
五、實用輔助工具與自我檢查清單
1. 免費符號速查表下載
多數設計師會提供符號速查表，也可自製表格貼在現場，方便馬上辨認插座、開關符號。
2. 現場圖紙標註/標記技巧分享
用色筆或便利貼標出變動點，增減插座、燈具等直接在圖紙標記清楚，便於與師傅互相確認。
3. 居家驗收必備自檢項目
檢查插座數量、開關高度、浴室防漏措施、防水檢修孔是否預留，燈具位置及地線測試都不可漏。
4. 聯繫設計師/工班即問即解溝通技巧
整理好圖紙與疑問，溝通時聚焦關鍵項目，遇到不懂的符號或配置直接詢問設計師或工班，讓專業幫你釋疑，現場即時決策最能省時減錯。
總結
水電安裝圖看似困難，其實大部分新手只要懂得六成，即可應付日常需求。記得多利用對照表、色筆標記，不懂就問師傅，完成前多檢查幾遍，確保每一筆預算都花在刀口上。從規劃、現場施工到驗收，照著這份攻略，輕鬆晉升裝修水電小達人，快把這篇收入口袋，開工不再迷路！
