你是剛開始規劃裝修的新手嗎？是不是設計師給了你一堆圖紙，卻看得一頭霧水？別擔心！本篇文章會用最簡單的語言，帶你真正看懂裝修最關鍵的水電圖紙，學會和師傅溝通、避免錯誤，還教你如何保存和查核，讓裝修過程順利又安心！
一、快速認識裝修水電圖紙的種類與用途
1. 常見圖紙分類說明
在裝修工程中，常見的圖紙大致可歸類為：建築圖、結構圖、水電圖及施工細部圖。建築圖主要呈現空間格局與尺寸，結構圖顯示承重牆、樑柱等，水電圖則是今天的主角，詳細標示家中用電、給水、排水路線，最後的施工細部圖會補充特殊結構或工法細節。
2. 水電圖紙的基本組成
水電圖通常包含「給排水圖」、「電路配線圖」以及「工作圖」。給排水圖標示家中自來水進出路徑、各式水龍頭位置等。電路配線圖則清楚分出插座、開關、照明、特殊專線（如熱水器、空調）的位置與管路走向。工作圖進一步標示尺寸、細節，方便施工對照。
3. 水電工程與室內設計圖的分工關係
設計圖主導空間規劃與美感，水電圖則負責機能與安全。兩者雖然內容不同，卻要搭配密切，像插座位置要結合家具規劃、燈具要配合動線設計。設計師與水電師傅務必互相確認，避免日後使用不便。
帶走上百屋主驗證的《裝修最全指南》，簡訊免費發您 >>

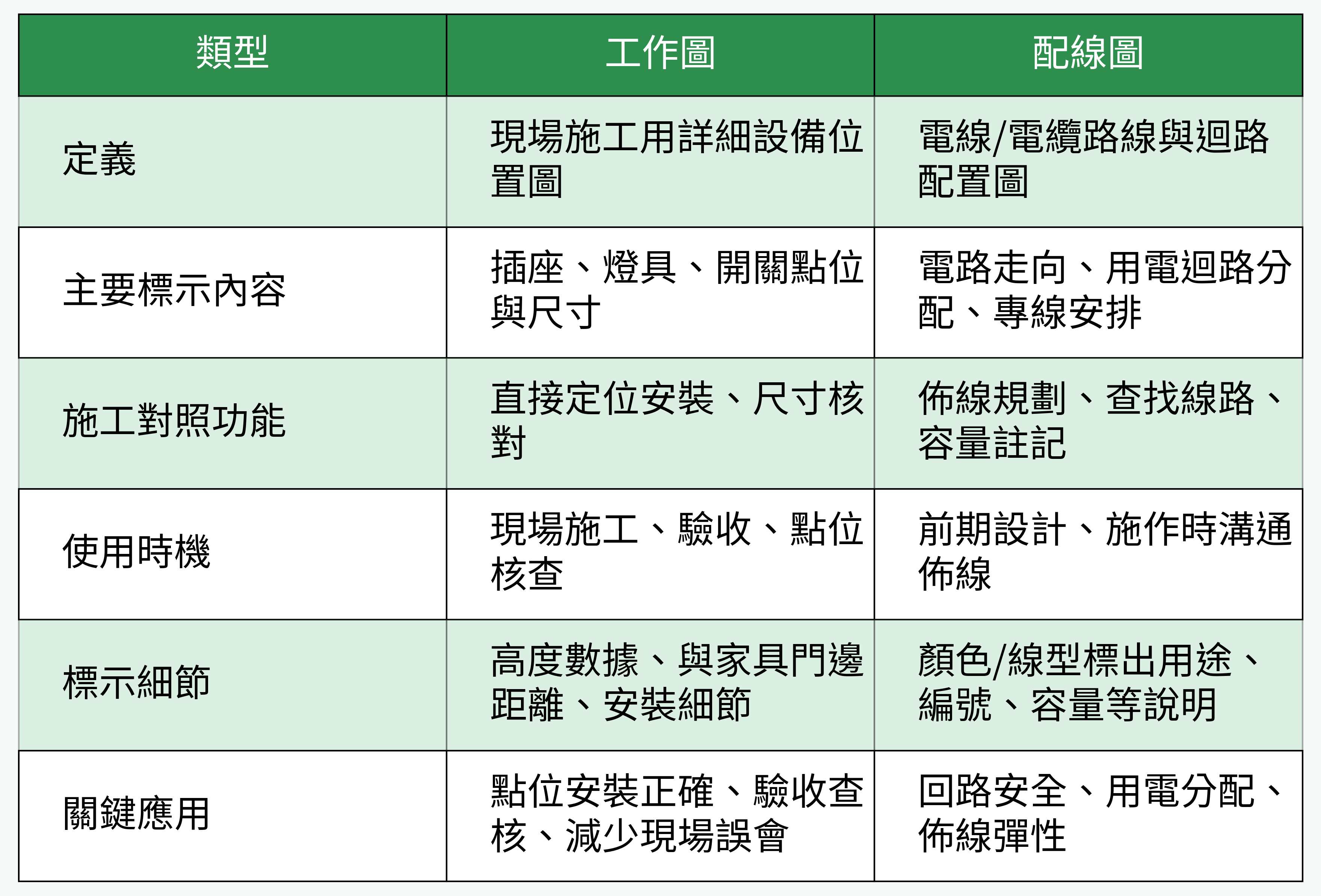

二、工作圖與配線圖的核心區別
1. 定義解析：什麼是工作圖？什麼是配線圖？
工作圖是專門給師傅現場施工用的詳細圖，不僅標出所有點位，還有尺寸、細部做法。配線圖則重點在電線、電纜的走線安排以及迴路分配，像是一次瞭解所有電、網路、弱電專線的規劃。
2. 標示內容對比：設備位置、線路走向、細節註記
工作圖會具體標明插座、開關、燈具等設備的精確位置及高度，還有尺寸說明；配線圖則會用顏色或虛線清楚畫出電路怎麼繞、哪條線是哪個用途，加註迴路編號、容量等等。
3. 使用時機與功能：施工溝通、現場對照
工作圖拿來現場對照、查點確認用，方便施工前後的討論和比對。配線圖則協助前期討論、佈線溝通，讓設計溝通一目了然，施作中能迅速查找和修正。
三、實際圖例演練：工作圖vs配線圖詳細對照
1. 配管示意、迴路安排實際範例
舉例來說，浴室內電熱水器需要專用迴路，會在配線圖畫出獨立的線路直達分電箱，並加註安全標註。工作圖則在牆上標明熱水器插座高度與確切點位，現場對照馬上明瞭。
2. 插座、開關、照明點位標示對比
在配線圖中，不同顏色路線可分辨出廚房大型家電、客廳電視牆、一般照明原則等電路回路分配。工作圖上則能直接看到插座離地高15公分、燈點在走道中央、開關與門邊間距等細節。
3. 空調、熱水器專線配置樣本解讀
空調的專用迴路與插座，熱水器的電源，都會在配線圖、工作圖雙重註解，並標示容量、位置，避免漏裝或誤佈線。
裝修預算規劃與避坑清單
含Excel模板，限時0元領取
四、裝修必懂！正確閱讀與溝通水電圖紙的流程
1. 業主/設計師/水電師傅三方協作重點
三方初次會議先把日常需求談清楚（如床頭插座要幾個？冷氣是否預留專線？），業主要主動參與確認圖紙，設計師與師傅則負責專業細節調整。
2. 送審、修改與竣工圖的實務流程
初稿完成後建議先請水電師傅審閱，確保可落實再定稿。如現場合約或需求變動，圖紙要及時修正，竣工後還須畫成「竣工圖」保存供日後維修參照。
3. 圖面更改、異動時的必備步驟
任何變動都要三方確認、簽名留存，日後才有依據可查，避免糾紛。更改處務必在圖上做明確註記。

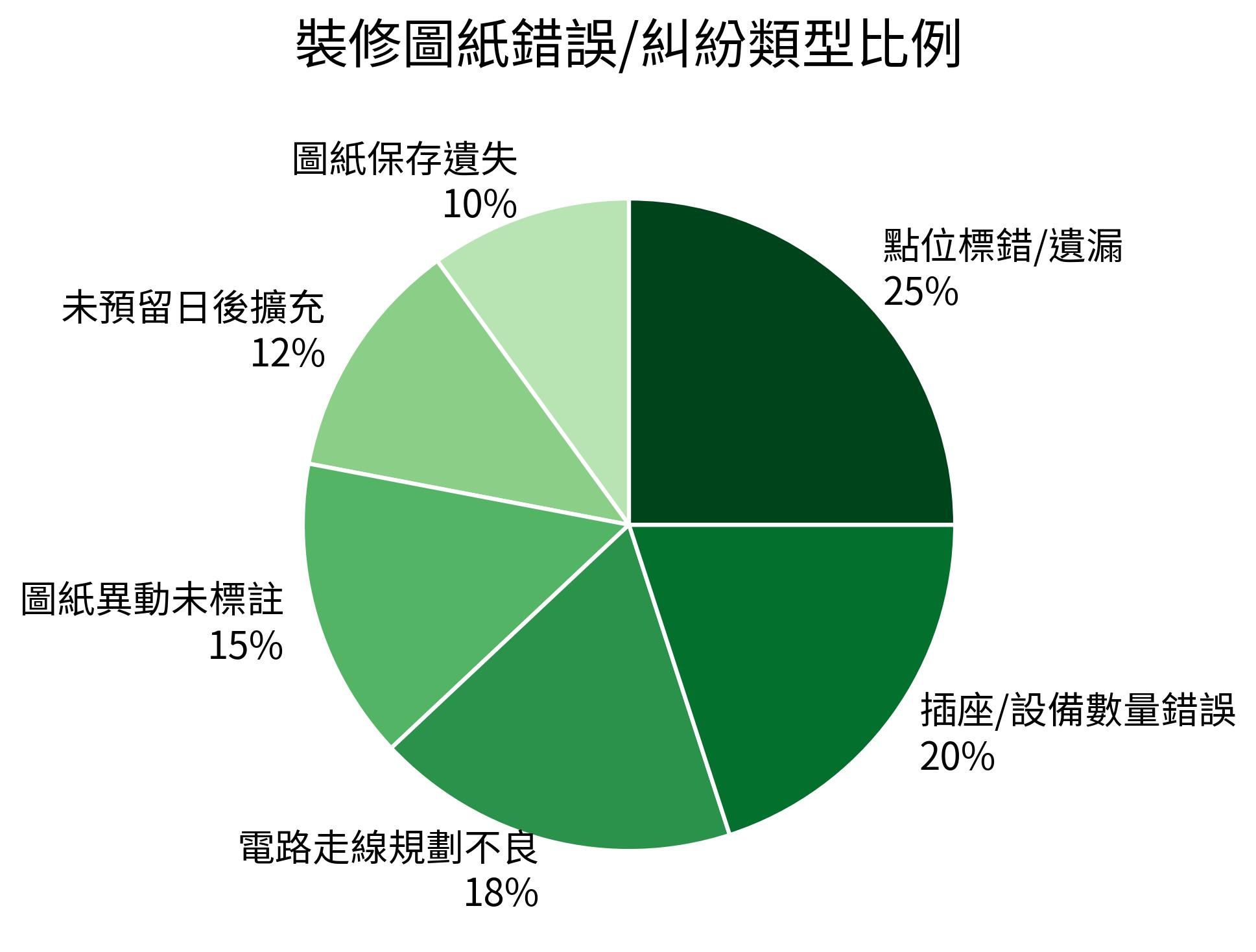

五、防錯解密：減少施工錯誤及糾紛的圖紙細節管控
1. 常見圖紙錯誤及補救實務
• 最常見的是點位標錯或迴路遗漏、插座數量不夠、走線未避開大梁。
• 遇到誤差時，現場立即確認，及早修正免返工。
2. 實地核對點位的標準流程
• 現場量尺核對所有圖上點位，強烈建議親自到場跟著師傅逐項驗證。
• 等打牆布管前，先檢查清點一次，更有保障。
3. 預留擴充與維修空間的圖面建議
• 家中如有未來增設空調、廚電等需求，圖紙應提前預留管線與插座空間，否則工程結束後想改裝就只能砸牆。
總結
只要你抓住「分類分工、看懂重點、現場確認」這三大原則，搭配本篇攻略的深度整理，施工過程更能防錯避糾紛。無論是平時使用還是日後維修，都能事半功倍，大大提升裝修品質與後續生活便利性。別再怕拿到圖紙頭昏腦脹了，跟著這樣看，人人都能輕鬆成為裝修達人！
