室內裝修如同完成一項巨型拼圖，家配圖、墨線圖、機電圖就是這幅拼圖裡最基礎和關鍵的三大塊。本攻略帶你循序漸進，一步步搞懂如何閱讀、比對這三類圖面，並將它們落實於實際裝修中。即使是完全沒經驗的小白，也能迅速理解並自行核查裝修細節，讓你的美家設計與施工零落差！
一、家配圖、墨線圖、機電圖基礎大解析
1.三種圖說用途概覽：從設計規劃到施工實務
家配圖負責展示家具擺設和動線分區，讓你一眼看懂每個空間的用途和家具放置位置；墨線圖則是裝修現場放樣的基礎，表現出牆體、門窗等的實際位置與尺寸；機電圖則呈現水電管線、插座、照明等所有電氣設備安排，是電工與後續施工的依據。換句話說，家配圖規劃生活、墨線圖落實格局、機電圖確保便利與安全。
2.關鍵內容一覽表：含括資訊、呈現方式、負責單位
家配圖主要顯示空間分區、傢俱尺寸與類型。
墨線圖標示牆線、門窗、現場丈量點。
機電圖最關鍵就是插座、開關、照明、排水、空調等設備分布。
家配圖多由設計師或建築公司繪制。
墨線圖則在現場由施工單位據量身設定。
機電圖由水電師傅或專業公司繪製。
三類圖說都會以平面加註尺寸、符號與標示方式呈現，方便各工班協同。

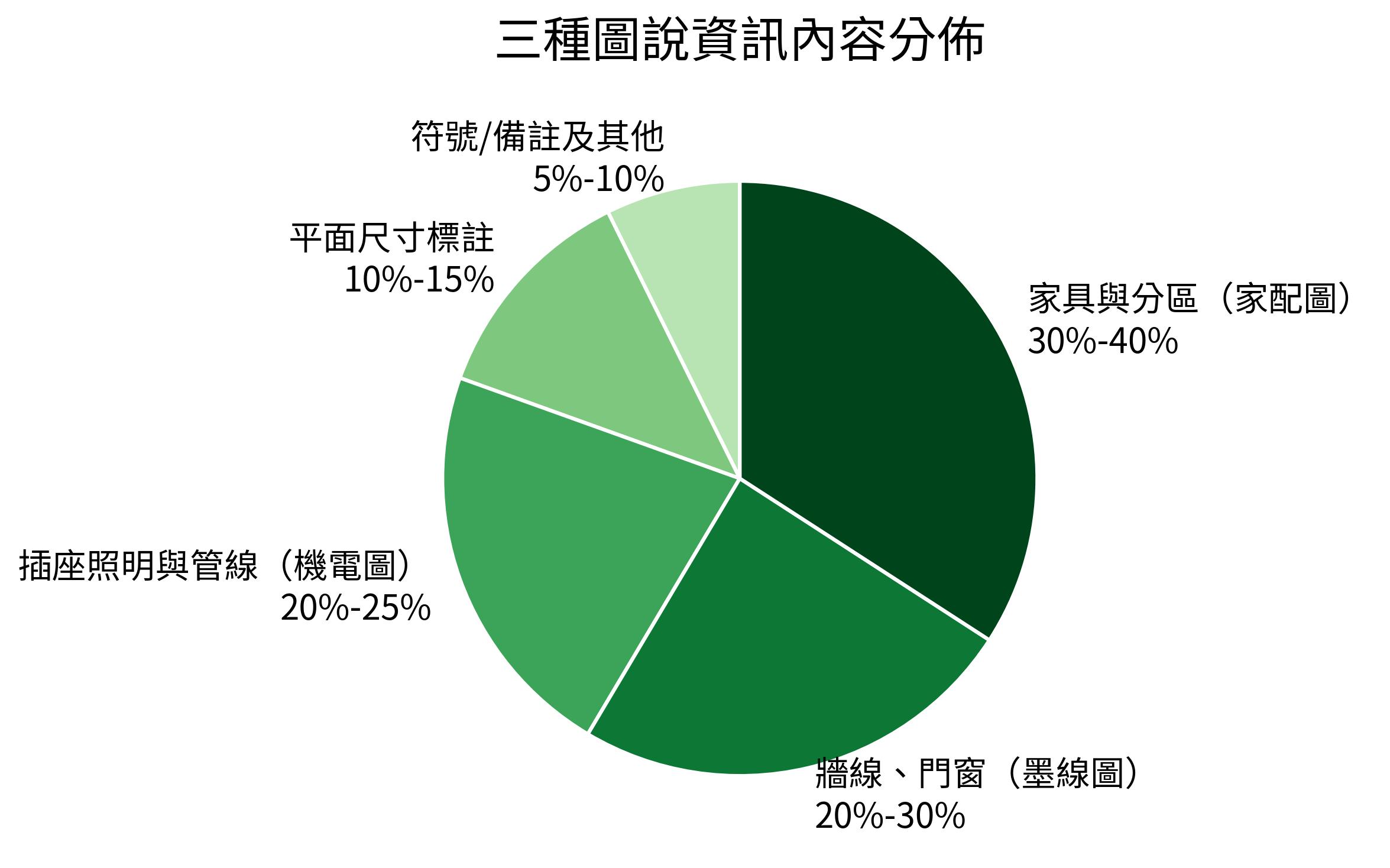

三種圖說資訊內容分佈如上圖，家具與分區約佔35%、牆線門窗約25%、插座照明與管線約22.5%、平面尺寸標註約12.5%、符號備註及其他約7.5%。
| 項目 | 家配圖 | 墨線圖 | 機電圖 |
|---|---|---|---|
| 主要用途 | 家具擺設、空間規劃 | 牆體、門窗放樣與定位 | 水電管線、插座、照明等設備分布 |
| 關鍵資訊 | 空間分區、家具尺寸類型 | 牆線、門窗、尺寸標示 | 插座、開關、照明、排水、空調 |
| 負責單位 | 設計師/建築公司 | 施工單位現場放樣 | 水電師傅/專業公司 |
| 呈現方式 | 平面圖＋傢俱符號尺寸 | 平面/現場標線 | 平面圖＋線路符號標註 |
裝修預算規劃與避坑清單
含Excel模板，限時0元領取
二、家配圖重點實作與應用
1.家配圖內容詳解—空間功能分區與家具擺設
家配圖像是你家的「地圖」，標示每區用途（如主臥、客廳、書房…）以及家具具體大小與擺法。先確認生活需求規劃，業主要結合自身收納、動線習慣，並適度預留空間，避免家具壓迫感。
2.家配圖標註規則—物件尺寸、預留空間、標準符號
家具尺寸一定要標清楚，並預留家電開門、活動所需的距離。例如櫥櫃門開啟、冰箱側門、沙發退縮空間等。記得使用標準家具符號，如正方桌、沙發形狀、床的尺寸縮圖等，便於施工方正確理解。
3.依家配圖優化收納與動線設計
動線要順暢，建議主要走道預留至少80-120公分寬度，收納設計務必結合使用頻率與動線規劃分區，可善用廚具、餐邊櫃、床下等大量收納，減少未來收納困擾。
4.常見誤區與修正—家配圖與實景落差處理方法
有時現場因結構柱、管道間影響，家配圖標示的家具尺寸須因應調整。建議現場丈量確認現況，遇到空間不符，先討論部分家具縮減或調換位置，維持生活流暢為主。
三、墨線圖細節操作與彈性調整
1.墨線圖主要表現—牆面位置、窗門口及格局牽動
墨線圖直接在地面、牆面打墨，標出牆與門窗實際落點。這步關係後續牆體、櫥櫃、設備定位，務必精準。
2.現場彈性調整步驟（含拆改與修補）
丈量後與業主/設計師確認，管線、樑柱等出現衝突時須現場即時協調。例如牆面位置微調、換門型、局部拆除等，並緊接進行修補與再放樣。
3.墨線與家配圖、機電圖比對注意事項
最好每步都找設計師、工班三方共對照，免得格局一變動，機電安裝位置延誤。門窗、廚具、衛浴、家具的尺寸須一再確認，必要時現場畫標線加強提醒。
4.避免誤差的丈量與放樣技巧
放樣丈量謹記量兩次、畫一次，確保誤差最小化，丈量重點：牆面到柱心、對應門窗、家具間中心等都應多次檢查。
帶走上百屋主驗證的《裝修最全指南》，簡訊免費發您 >>
四、機電圖標註重點與安裝協調
1.機電圖重點資訊—電線、插座、排水、空調管線
機電圖必須標清插座、燈具、網路、電話、各式管路等分布，高低落差/預留維修點都不可省略。建議插座遵循「寧多勿少」，防止日後加裝困擾。
2.與家配圖、墨線圖對應協調流程
每一處機電位置務必和家具尺寸、牆面分布配合。且須跟動線設計結合，避免家具遮擋插座或通道阻斷。
3.現場檢核重點：插座數量、照明位置、弱電設置
每區最低配備插座（如主臥、廚房、多功能室…），客廳主牆旁、廚房操作區都須特別留意額外插座，照明點需依生活需求設業主確認。
4.機電排布錯誤案例分析及現場補救法
若現場有插座被家具遮蔽、照明位置偏誤，須就地協調改位或增設備用插座。不可強行將就，否則日後修正耗時又費工。
五、三圖說裝修整合的實用操作流程
1.裝修階段對應三圖說協同重點
裝修初期（格局改變前），同步依據家配圖、墨線圖放樣並擬定初步機電排布規劃。進入水電施工階段（泥作、木作同步進行時）按機電圖走配電與預埋管線，格局補強時再隨時比照三圖修正。
2.三圖交付、審核與交底實際程序
圖面需由設計師/承包商齊備繪製，現場三方（業主、施工、設計）逐步校對。
交付前由負責單位再次複查，並於現場交底會議共同標出重點部位與疑慮。
3.降低返工風險的圖說溝通SOP
每個階段變更務必回頭比對三份圖說，保留每次修訂紀錄，並以現場會簽、通訊確認等具體步驟記錄，以防人為遺漏。
影像、標註、數據務求明確透明。
4.彙整關鍵檢查清單：收圖、現勘、驗收三不漏
收圖階段：確認平面與細部尺寸，現勘時比對實景與圖說有無出入，驗收前逐點核對各插座開關、家具尺寸和各區管線位置，務使三方無遺漏、無誤差。
總結：學會看懂、比對與應用家配圖、墨線圖和機電圖，是裝修流程零失誤的最佳保証。不論自己規劃或找設計師施工，都能落實理想空間規劃與安心入住。把本篇實操步驟整理好，裝修路上再多變數也能輕鬆破解！
