裝修的第一步，無論是老屋翻新還是新成屋規劃，一份清晰、準確的丈量圖可說是你整個裝修計畫的基石。丈量圖會標註各種尺寸、結構和設施的位置，幫你釐清裝修方向，還能有效減少後續的溝通摩擦與工程錯誤。本文將從丈量圖基礎認識、判讀步驟、實地操作、空間應用，到自繪與資料保存，帶你一次搞懂，讓你完全不怕看不懂裝修圖！
一、丈量圖的基本認識與常用符號
1. 丈量圖的定義與用途
丈量圖是將現場空間的尺寸、格局、開口、設施等資訊精確繪製成平面圖的工具，是設計師與屋主溝通、規劃裝修工程的關鍵依據。即使新成屋，建商附的結構圖也可能與實際尺寸有出入，藉由實地丈量可掌握所有細節，避免遺漏或產生落差。
2. 常見平面圖符號分類說明
常用符號包括：牆體（實線或粗線）、門（拱形展開或箭頭符號）、窗（兩線交錯）、樑柱（方框或點）、樓梯（斜線箭頭）、插座和開關（圓圈+字母）、衛浴設備（具體小圖示）、家具等。每張圖須參照圖例索引辨認。
3. 牆體厚度與門窗標示辨識
承重牆通常線條比隔間牆粗且標有「RC」等符號，厚度多為20-24公分；門窗則會標出寬度與高度，部分還有開啟方向提示。改格局前一定要清楚，避免誤拆承重牆。
4. 傢俱、設備及結構元素符號
家具位置用矩形或特殊圖示表示，常見像沙發、床、餐桌等。設備如熱水器、總電箱、洗手台等，都會有專屬圖形或標註英文代號。想如實規劃，請依標記做尺寸確認。
5. 標註單位與比例概念
所有尺寸通常以公分或公尺呈現，圖面並會標示比例尺（如1:50、1:100）。實際丈量值（如3公尺）要搭配圖上的比例對應轉換，才能準確推算每區空間大小。
帶走上百屋主驗證的《裝修最全指南》，簡訊免費發您
二、快速讀取丈量圖的正確步驟
1. 確認空間範圍劃分
先看出每個房間或功能區域的劃分，有幾間房、客廳多大、廚房與浴室分布位置等，是讀圖第一步。
2. 查閱主要結構（承重牆/樑柱）
找到圖上最粗或有標記的牆、柱，確認不可動之處，未來改裝動作才能有依據。
3. 辨識進出動線與開口位置
把大門、每間房門、窗戶、陽台門等開口位置及開啟方向掌握好，日後家具才不會擋道。
4. 標明現場固定設施（開關/插座/衛浴）
特別留意插座、總電箱、水龍頭、排水口、衛浴馬桶位，是否符合生活需求，必要時在設計初期做調整。
5. 確認標準標註（尺寸/方向/標高）
確保每個空間的長、寬、高標示完整，若有標註北向，便於判斷採光與通風方向。
三、初學者丈量實務技巧
1. 丈量順序規劃（由外而內/由大至小）
建議先由大空間開始，外牆→內牆→房間→櫃體，一步步細分補足。
2. 量測工具選擇與使用（捲尺/雷射儀）
用捲尺量短邊和牆厚，雷射測距儀可針對大跨距與高度，省時又精準。
3. 記錄尺寸及現場補拍要領
一邊丈量一邊隨手記錄在圖紙上，遇到複雜處多拍照、特寫細節，日後容易複查。
4. 結合丈量圖與現場照片檢查
回到家後比對照片和丈量記錄，補漏和複核數據，方便與設計師有效對話。
5. 常見丈量錯誤類型及調整方法
常見有：小地方未量、柱子厚度遺漏、窗戶開口量錯。多量幾次、交叉比對就能修正。
2025最新最全裝修省錢避坑指南免費領！
四、丈量圖判讀與空間配置應用
1. 依丈量圖規劃家具擺放
用尺標記家具實際寬度、深度，於圖中模擬，避免未來放不下或動線擁擠。
2. 配對現場與設計圖差異
現勘時，將丈量圖數據與現場比對，看有無遮蔽物、插座變動等，隨時修正。
3. 尺寸數據對應後續裝修工程
所有木作、玻璃、櫃體、燈具，甚至軟裝配置，都需依丈量圖精算，降低誤差與浪費。
4. 藏匿設備線路提前規劃
特別是冷氣、排水、網路、音響線等，必須根據丈量圖把暗管路線先設計好，完工後才不會外露。
5. 丈量圖資料數位化應用
現今設計常用數位圖檔儲存，易於雲端共享修正，各類3D軟體更能立體模擬空間效果。
五、丈量圖繪製與資料保存實用建議
1. 手繪丈量圖標準格式建議
圖面要畫出所有外牆線、室內隔間、門窗樣式，標明各種尺寸，最好有方位標註與簡要圖例。

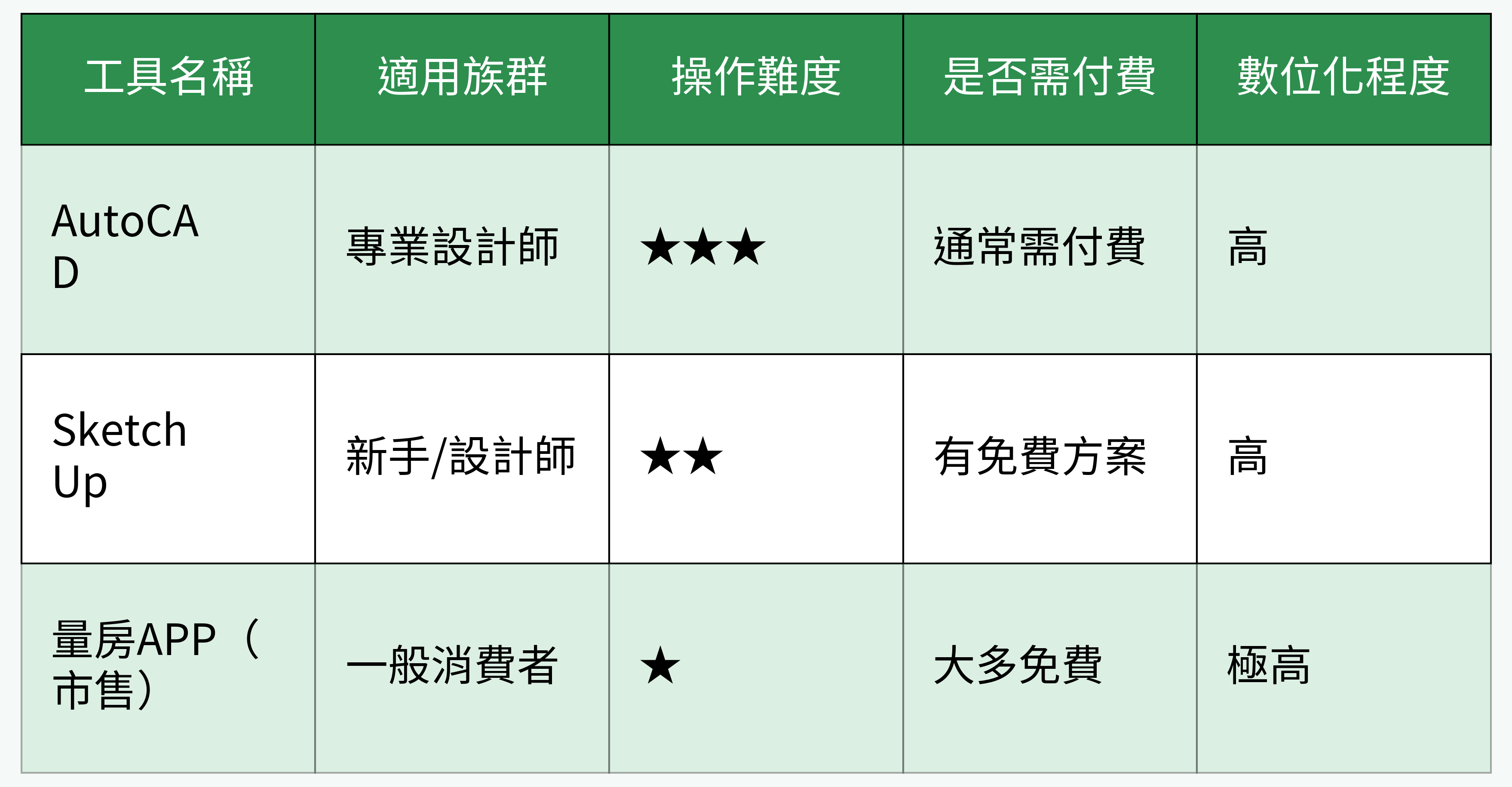

2. 電子丈量圖軟體工具比較
新手入門可以用AutoCAD、SketchUp、量房APP，全程數位化建檔，快速又不易遺漏。
3. 圖面保存、備份及交付要點
電子檔建議多備份、拍照紙本存底，必要時交給設計師與工班，確保各方資訊一致。
4. 標註應包括內容總結
除了長寬高、窗戶、門的標示，還要把電燈開關、插座、給排水口、樓梯位置等註明完整。
5. 資料交接與與設計師溝通注意事項
丈量圖不僅自己要能讀懂，也要讓設計師、工班明瞭。交接時確認每項資訊無遺漏，有疑問處可附註說明，並預留聯繫方式方便詢問。
掌握丈量圖的閱讀與操作，就是為自己的裝修工程築起安全的第一道牆！只要按步驟實作與細心核對，新手也能輕鬆避開裝修NG雷區，讓你的新家裝修安心又順利。未來所有改動與維修，也都能迅速查閱依據，絕不會一頭霧水。記得：每次裝修，就是幫自己多累積一次經驗值，越來越專業！
