美化我家不費力·風格換新零門檻
剛拿到新家或者準備裝潢，是不是看到設計師給你的設計圖就頭昏腦脹？其實想看懂設計圖並不難，只要掌握重點，不怕裝修流程打結！這篇實用攻略，專為裝修新手整理：讓你一步步學會看圖，和設計師溝通更順利，裝修不再緊張踩雷。
一、認識各類室內設計圖的基本概念
1.平面圖、立面圖、剖面圖區別
平面圖就像鳥瞰家裡的格局，可以一目瞭然房間配置和空間大小，是最基礎、最常見的設計圖。立面圖則像把牆往下拉，看到每面牆上會放什麼（窗、門、櫃等），高度分布也會標清楚。剖面圖則是把房子「剖開」後看到各樓層之間、天花板到地板的實際切面。這三種圖組合一起看，空間盲點自然無所遁形。
2.配電圖與照明圖的標註重點
水電圖有好幾種：含插座、開關、網路、電話、燈具與冷氣路徑等，需對照「圖例表」進行辨認。燈具會標明「切」、「回」等開關方式，像雙切開關就是能在不同位置開/關同一盞燈。看懂插座、開關分布和數量，能避免未來家電、充電接頭都卡在奇怪角落。
3.家具配置圖的閱讀方式
家具配置圖多在平面圖裡標出沙發、桌椅、櫃體等擺設位置與尺寸。搭配尺度標示，可以提前判斷動線是否暢通、家具是否過大（或太小），避免買錯家具被打回重做。
2025 空間設計包免費領！
收納超省空間，小坪數救星！
二、掌握室內設計圖的關鍵數據
1. 尺寸標註怎麼看才不會漏掉重點
設計圖上會有一堆格數和公分/公尺標，務必隨時拿把捲尺核對。重要數字如門寬、走道寬、家具與牆壁間距要特別注意。
2.比例尺的基礎認識與實際換算
設計圖通常有1/50、1/100等比例尺。例如圖上1公分如標1/50，實際空間就是50公分，這樣就能換算出每個區塊的真實大小，協助規劃擺設和訂家具。
3.動線流暢度與空間利用率解析
好的動線可讓行走順暢、不會「走到哪都卡」；通過換算比例尺，套用現有家具尺寸，測試實際空間是否擁擠，動線就能一清二楚。在圖面先規劃清楚，再下單買大型家具。
三、分析設計圖中的功能分區與動線規劃
1. 各空間功能分區標示判讀
設計圖常用顏色分出不同功能區（如客廳、臥室、餐廚等），或於圖上標注用途。格局明確、分區合理，將會讓生活更方便。
2. 主動線、次動線的判斷方法
主動線是家中最常行走的路線，例如大門到客廳、浴室；次動線則是書房、儲藏室等進出路徑。主動線夠寬（100-120公分）、走起來順，不會有大型家具卡路口，就是好動線。
3. 動線流暢性的可視化檢查
可以用筆在圖上連結日常行走路線，看看會不會「曲曲折折」或老是被阻礙，提早修正格局，避免實際入住後後悔。

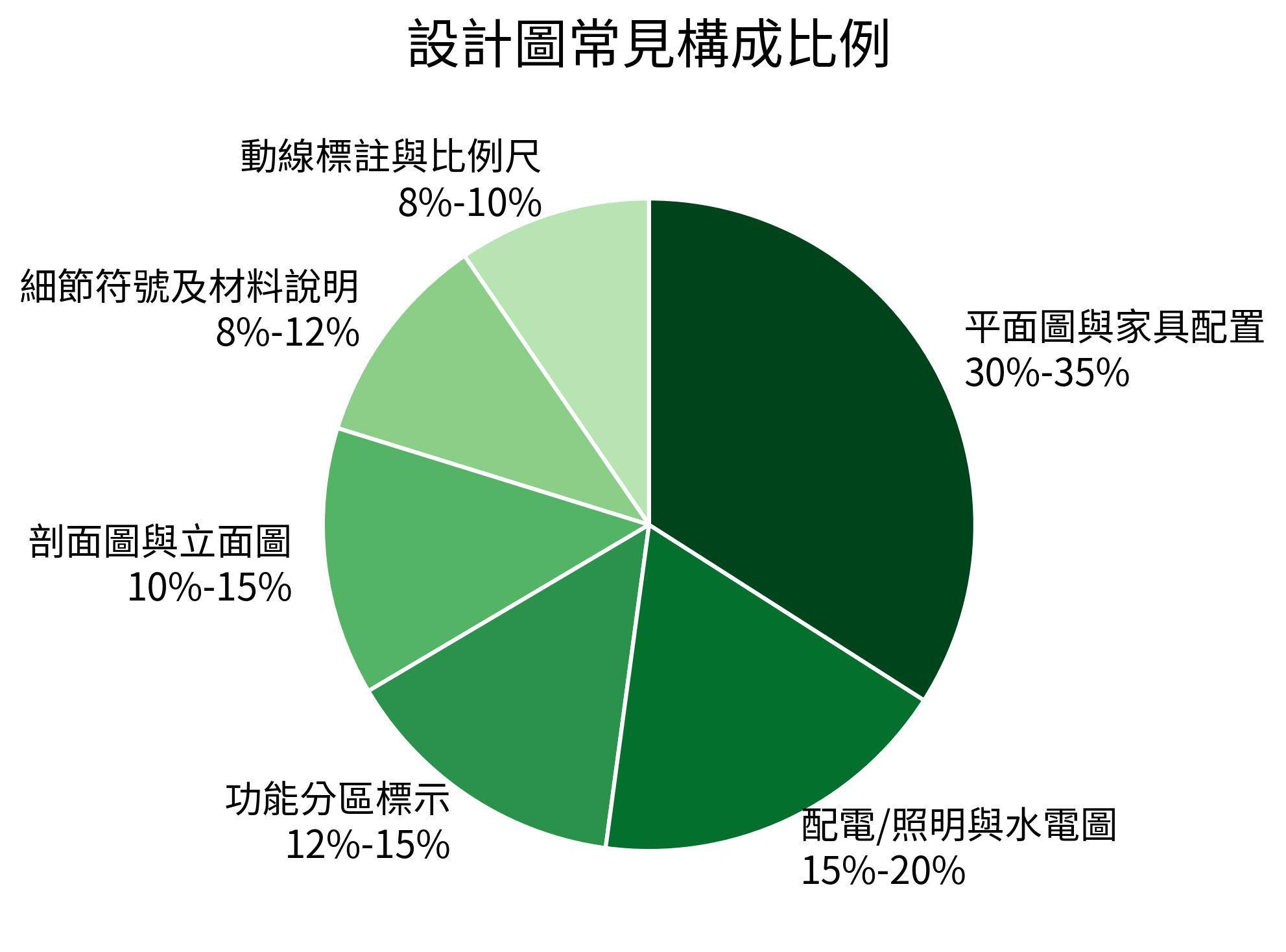

設計圖常見構成比例
四、細節符號、標示與材料應用解讀
1. 門窗符號與開啟方向的識別
門上常有開啟弧線、窗戶有不同開合符號，依照標記能直接看懂門窗開法、往哪邊轉。避免訂做家具後才發現檔到門窗。
2. 材質、板材與燈具符號快速判別
圖例會標註櫃體、地板、牆面等材料，建議多和設計師討論材料的優缺點（如實木、木芯板、防火板等），預算與耐用程度一起考量，避免之後臨時變更。
3. 插座、水電、設備標誌重點
設計圖標有各式插座（圓形為插座、方形多為燈具等）、網路、冷氣設備位子。務必先核對日常生活需求，缺什麼趁畫圖時補上。
五、實際應用技巧，避免設計圖常見雷區
1. 對照現場，核對設計圖尺寸與現實誤差
拿著設計圖到現場逐一量測，確認格局、牆厚、門窗位置是否一致，避免「紙上空談」裝修完才發現家具放不下。
2. 仔細審查家具尺度與行走空間
沙發、餐桌、床體等尺寸須再三核實，尤其注意與牆面、門片間留有適當通道，預留至少60-80公分為佳。
3. 傢俱、設備動線的預判與調整建議
推演生活動線，可在圖上畫出「一日生活路徑」，想像早晚進出、家人互動會否卡關，協助及早調整擺設或規劃小型分隔。
4. 與設計師溝通的圖面語言建議
備妥喜歡的空間風格圖片、列出生活需求與尺寸清單，以清楚溝通讓設計師更易了解你的真實想法，也可避免費時誤會。
5. 預留修改空間，彈性調整設計圖
裝修過程中難免遇到修改，建議設計初期不要下死限，預留部分空間彈性（如收納、插座、進出走道等），入住後生活變化也能隨時調整。

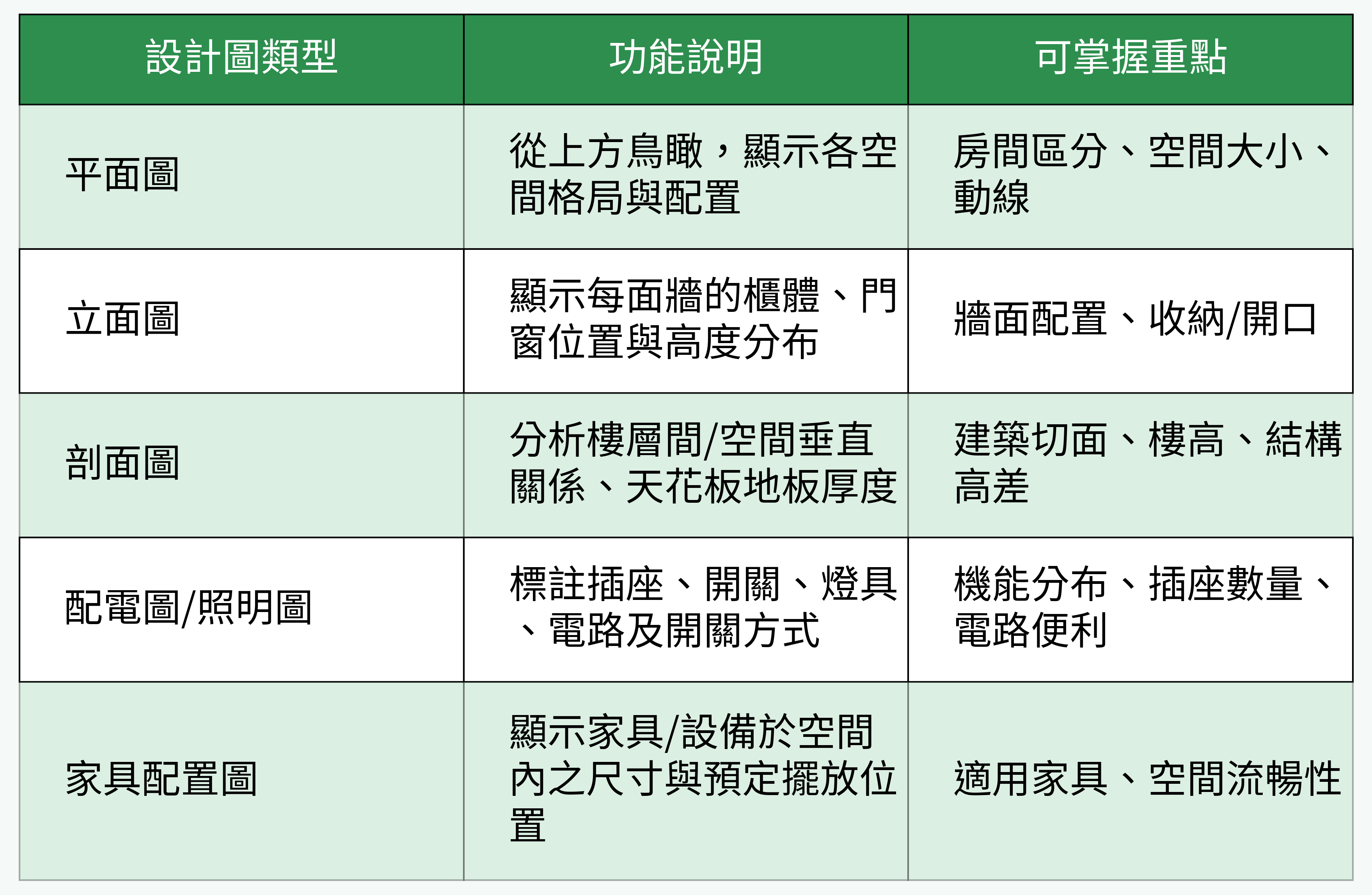

設計圖類型對比表格
設計圖不可怕，善用以上技巧配合現場實際勘查，新手也能輕鬆上手！學會看懂平面圖、動線與細部標註，才能主動為自己把關空間品質，打造真正理想的家。
