裝修初學者總是對平面圖上的各式結構符號感到一頭霧水，其實只需掌握幾個基本原則，辨認樑、柱、牆面就簡單多了！這份實用攻略會手把手帶你從圖面淺顯認識到現場對照，還有如何和設計師溝通，把裝修新手的所有疑問一次解開。一起往下看，讓你有底氣迎接美好新家！

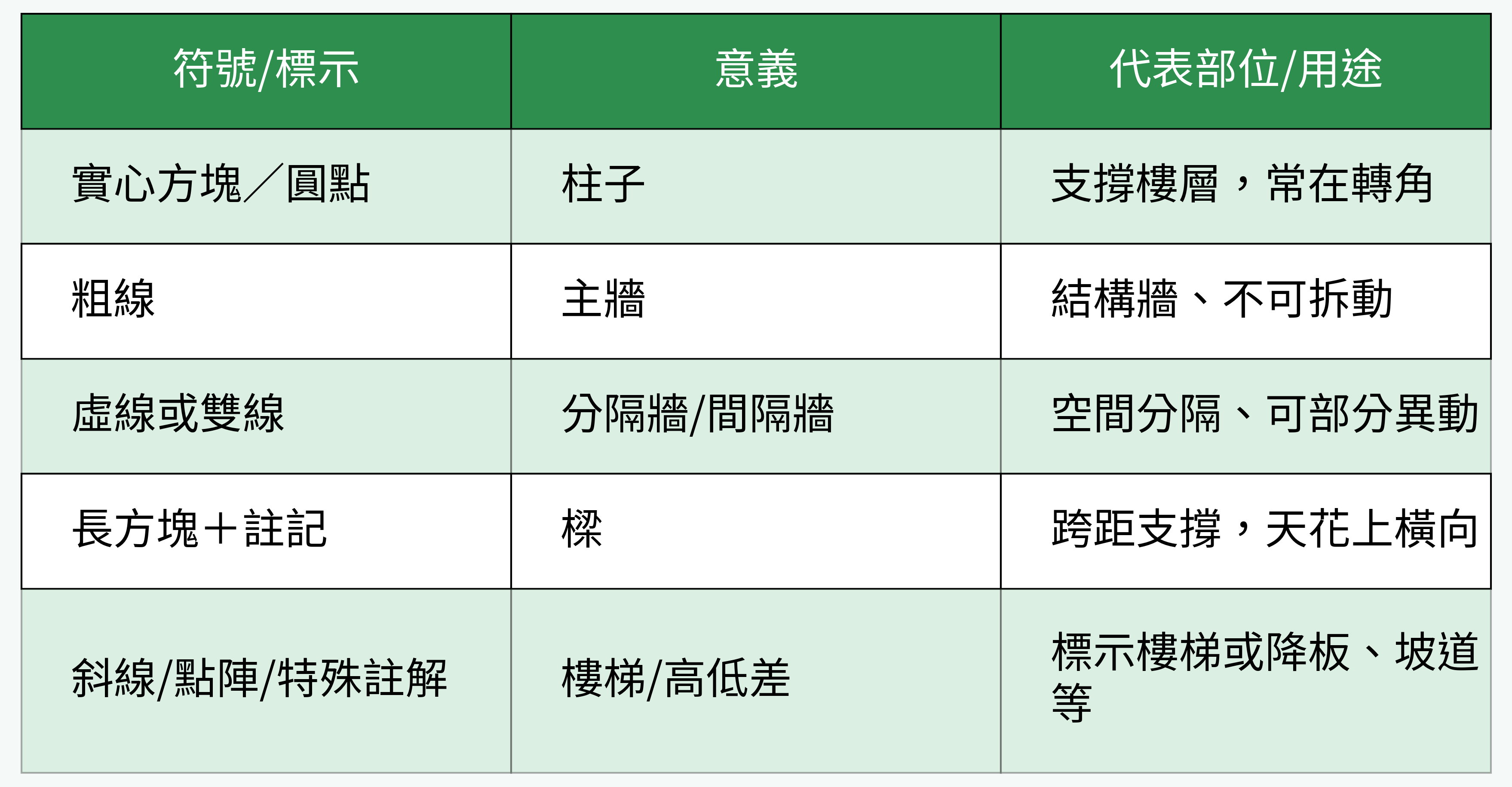

一、裝修平面圖結構符號快速對照表
1. 主結構符號一覽
房屋平面圖是確認屋內各空間規劃的關鍵。圖上經常看到粗實線、虛線、方塊、圓點等，各自代表不同結構要素。常見主結構標示包含：實線為牆體、粗線代表主承重牆，黑色實心圓或方塊通常標示「柱子」，用來支撐樓層重量。橫向長條帶文字或符號的多為「樑」，承載面向大、橫跨空間。天花板或地板厚度、樓梯也有專屬符號，所以查看圖例區很重要！
2. 平面圖常見5大結構符號分別
平面圖基本結構符號有：
① 實心方塊／圓點：柱子
② 粗線：主牆
③ 虛線或雙線：分隔牆或間隔牆
④ 長方塊＋註記：表示樑
⑤ 斜線、點陣或特殊註解：樓梯或高低差看懂這些基本，搭配標註說明，判別空間格局就不難！
① 實心方塊／圓點：柱子
② 粗線：主牆
③ 虛線或雙線：分隔牆或間隔牆
④ 長方塊＋註記：表示樑
⑤ 斜線、點陣或特殊註解：樓梯或高低差看懂這些基本，搭配標註說明，判別空間格局就不難！
2025最新最全裝修省錢避坑指南免費領！
二、樑與柱的圖面辨識方法
1. 柱子（支撐結構）位置與圖例
柱子在平面圖中通常以實心方塊或圓點標示，還會註明「C」、「P」字樣。位置多分布於牆角、空間轉折等，支撐樓層重量。圖例說明區通常會標示各種柱型對應符號，一目瞭然。
2. 樑的位置、形狀與標示方式
樑常用長方形標示，或在天花板圖上顯示一條粗線。上有「梁」或「B」標註，配合尺寸。通常在空間橫向跨距較長之處，如客廳天花，或房間與走廊間隔。部分建案也會用虛線表示已高度不同的降板（例如浴室、廚房）。
3. 分辨樑柱與牆面的差異
樑與柱為主結構，柱子為點狀、樑為橫線或長條；牆面則是大片實線。主牆不可隨意更動，非承重牆則可局部拆除。看圖時，大面積實線通常是牆，較厚實的牆體（例如承重牆）多半不能更動。
三、現場對照測量實用技巧
1. 如何核對平面圖與現場結構
現場看圖時，帶著平面圖一一核對每個空間的柱子、樑及牆面位置。建議準備捲尺或數位測距儀，透過現場量測比對尺寸，必要時以手機拍照紀錄（注意勿洩露地址資訊）。
2. 尺寸量法：空間淨高、樑下高度
量測時，特別注意天花板到地面的「淨高」，及樑下的實際高度。這些數據直接影響家具選擇、系統櫃設計、高櫃配置等，多量幾次避免未來出現「家具塞不下」或「空間變壓迫」的狀況。
3. 表面處理與包覆細節留意事項
許多建築的樑柱會用木作或天花板包覆。包覆前要確認包覆厚度是否影響動線、櫃體或燈具安裝。包覆材料選擇上要考慮防潮、易清潔與美觀性，並留意與原建材的相容性。
四、裝修設計避雷要點
1. 不能動的主結構範圍
主結構包括樑、柱、樓板、主承重牆，這些多半不可拆動，也禁忌打洞、改建。規劃空間動線、櫥櫃配置時，一定要避開，要改動任何主結構前必需經專業結構技師評估。
2. 管線繞行／吊隱走線布置技巧
水電管線等最好預先與設計師溝通，規劃走吊頂、櫥櫃後方、樑側等區域，遇到主結構不可穿孔時，必須轉彎繞行，利用天花降板作管線隱藏，也可結合收納空間，讓空間整潔無外露線路。
3. 購屋前看懂結構，預判裝修潛在限制點
購屋或設計初期，帶圖紙現場檢查柱樑與承重牆分布，思考這些主結構對動線、櫥櫃、隔間的影響。例如大柱位於廚房動線、主臥樑過低等都會影響實際利用，一開始就要有旁通應變規劃。
五、與設計師溝通時的圖面重點
1. 設計規劃階段如何標註結構
給設計師溝通時，務必請其在設計圖上清楚標出主結構位置，標示所有樑、柱、不可拆動牆面，並用顏色或符號標註，讓設計空間規劃時每一步都心中有數。
2. 裝修細節詢問關鍵字（例：柱移除、樑降板）
溝通時多用明確表達：詢問「這面牆能拆嗎？」、「這裡的柱子可不可以包覆？」、「樑距太低能否降板修飾？」、「水電管線如果遇到主樑如何繞行？」設計師會依據結構正確規劃，讓後續不爆雷。
3. 避免踩雷與預算多花的結構問題
很多預算多花在現場才發現主結構動不了、管線需改走，導致返工或加價。議價時一定要要求設計師事前說明結構限制和替代方案，將各項包覆、管線調整都算進預算，避免後期追加費用。
只要掌握上述五大面向，無論是新手裝修還是日後與設計師溝通，都能自信地分辨結構符號，靈活規劃你的夢想空間！別再被符號搞混，裝修之路自信前行，開啟你的理想居家！
