裝修拿到一疊圖紙，看了霧煞煞嗎？別擔心，本篇將用最簡單的方式帶你從零開始，學會看懂配線圖，不再怕錯過重要細節或出現設計失誤。只要跟著這份攻略一步步學習，哪怕是第一次裝修，也能信心滿滿做自己的小監工，讓家裡用電既安全又便利！
一、配線圖基礎認識與準備
1. 配線圖的主要用途與類型分類
配線圖主要是用於標示空間裡各種電氣設備（如開關、插座、燈具等）的分布位置、線路連接方式及相關施工細節。實際上，常見配線圖會細分為開關弱電圖、燈具迴路圖、空調圖等，每個圖面都聚焦不同功能，依裝修需求選對圖面看，才能找對重點。
2. 常見圖例、符號與線路顏色說明
覺得一堆圖標太複雜？其實只要看懂"開關"、"插座"、"電話"、"網路"等主要圖例就很足夠。圖面邊角處通常會標示各類符號解釋表，可以對照查詢。不同線別也有顏色區分，紅色多用於火線，黑色零線，綠黃混色代表接地線，有了基本認識，看圖就會輕鬆許多。
3. 認識電氣元件位置標示
配線圖會以簡明符號標出燈、水電開關、插座等在實際空間裡的位置。建議搭配立面圖理解高度，快速掌握哪些裝置應該落在哪個牆面或臺面。
4. 工程常用標註單位、尺度
圖紙上最常用的單位為公分(CM)或公尺(M)，比例尺標示像是1:50或1:100，意即圖上1公分等於現實50或100公分。拿把尺測量，再乘比例，就能算出真實尺寸，預估家裡實際空間，非常實用。
5. 基本工具與查閱配線圖前的準備
新手查圖免緊張，準備好基本文具或量尺，將圖面、立面、細節一起攤開對照，還可以找顏色筆小標重點。如果遇到專業名詞不懂，善用網路與APP輔助查詢，知識隨手得。
施工合約包免費下載！
監工不頭痛，避坑超簡單！

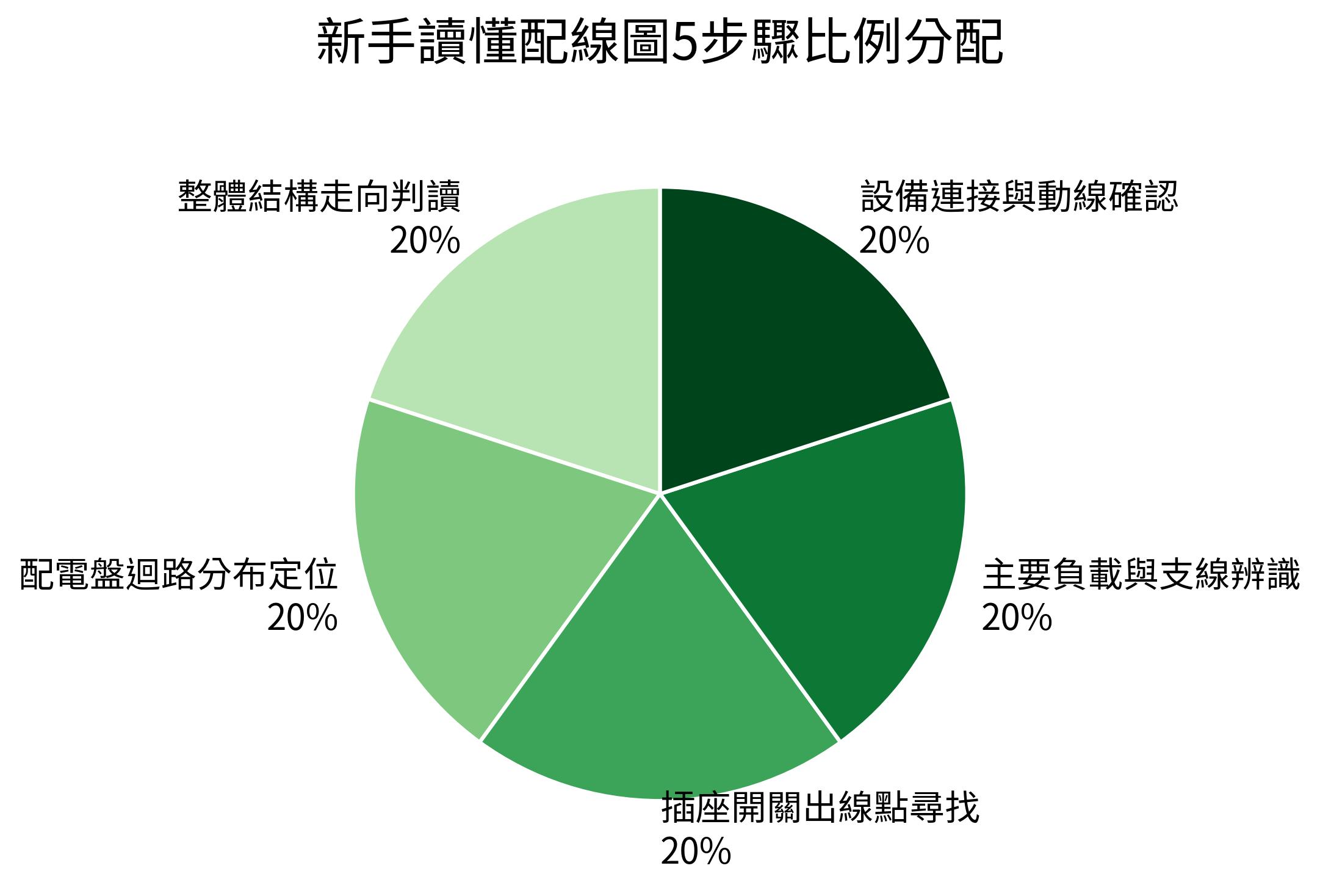

二、5步驟快速讀懂配線圖
新手想讀懂配線圖，建議分以下五個步驟循序進行，每一項其實只要用心觀察，很快就能上手：
• 整體結構走向判讀——先找出配線圖的大方向，例如判斷走道、主要區域線路的移動路徑，幫助理解整體的電路分佈與重點動線。
• 插座、開關、出線點尋找——在圖面上循序搜尋每個空間的插座、開關與出線位置，思考平常使用習慣，檢查是否合理且方便使用。
• 主要負載與支線辨識——重點家電（例如冷氣、熱水器）通常會有專屬獨立線路，這些高功率電器需要獨立迴路供電，查出來也能避免過載或用電不穩。
• 設備連接方式與動線確認——將配線圖和平面家具圖搭配看，思考日常動線：開關是不是容易就手？插座夠不夠？線路會不會影響走動？做最後一步檢查。
三、重點實用技巧：各類配線圖辨讀攻略

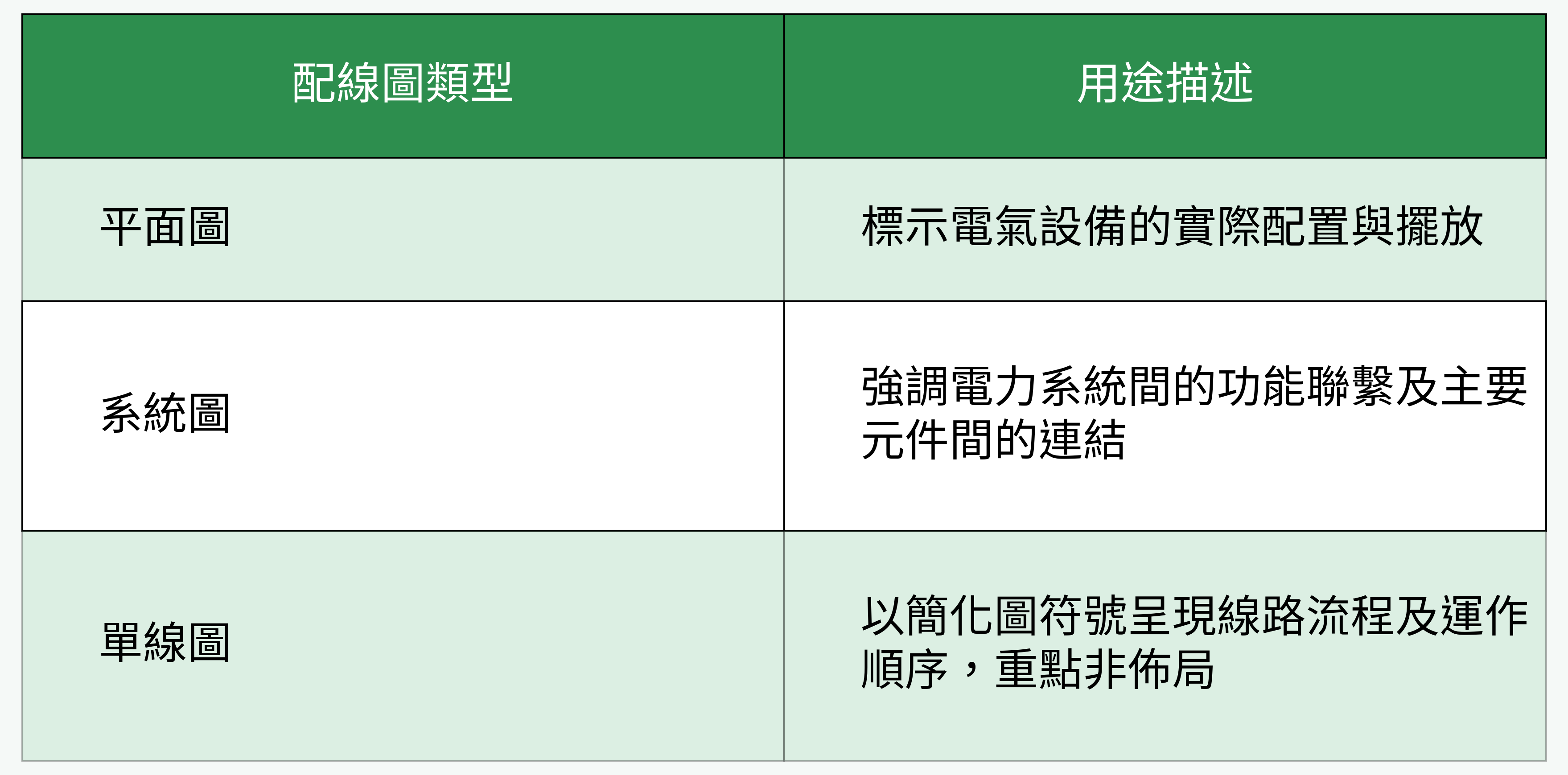

1. 平面圖、系統圖、單線圖區別和應用
平面圖用於空間配置，單線圖則只標示系統連接的流程，系統圖強調各系統的運作關聯，各自用途不同，看對圖更有效率。
2. 家庭裝修配線圖解析
家用配線圖最需留意插座預留與插座數量規劃，包括玄關、廚房、浴室及客廳插座數量都要審核確實，避免日常缺口和電力超載。
3. 店面、辦公室配線圖閱讀技巧
商業空間注意商用電器、有無特殊弱電需求（如收銀台、監控、網路）、緊急照明、辦公區插座密度需評估。
4. 與其他裝修圖紙的搭配檢視
配線圖要和平面圖、立面圖、燈光配置圖一併參考，整合檢視才能避免插座被家具遮擋等問題。
2025最新最全裝修省錢避坑指南免費領！
四、常見錯誤與避雷準則
1. 配線銜接錯誤警訊
如果發現插座、開關標示混亂，或線徑與預計用途不符，就是潛在危險警訊，應請專業檢查。
2. 備註欄及特殊標示注意事項
圖紙上的備註欄常常有設計師、工程師的特殊提醒，如特殊設備用電等，千萬別漏看！
3. 安全規範、法規重點簡析
家用配線必須按照標準設計，以免因過載或用材不符導致火災。安裝防漏電保護及有接地裝置，可以提升用電安全。
4. 常見問題現場實例拆解
常見如家具會擋住插座、開關設定位置不順手、線路太遠造成壓降等問題，可以現場和圖紙對照提前修正。
五、配線圖應用篇：設計、修改與驗收
1. 如何依據配線圖做實地校驗
裝修前中後，拿著配線圖現場實地走一遍，量一量預留點位對不對，避免事後出錯還要重新鑿牆。
2. 重點設計變更與追加
若配線圖和現場有落差，及時溝通修改，增設插座或更換設備時，配線圖也要同步修正，保持紀錄。
3. 驗收重點步驟與紀錄方式
完工驗收時，依圖逐點查驗插座、開關、燈具及主機設備，拍照、做記錄，日後查修有憑有據。
4. 溝通協作與監工現場應用
設計變更、師傅施作時，隨時帶圖現場對照溝通，遇疑問現場馬上處理，避免返工和發生爭議。
5. 新手常用資源、APP推薦
市面上有許多看圖APP或網上符號對照資源，遇到不懂的配線圖符號就查詢一下，學習速度快又可靠。
配線圖其實一點也不難，只要抓住基本步驟和重點，全程掌握裝修電力配置不再是夢。從前期規劃到後期驗收，每一個細節都做得到位，絕對讓你住得安心又順心。動手開始練習吧，未來不論自家加設還是監工檢查都不怕出錯！
