對於剛踏入裝修世界的新手來說，拿到一堆設計圖面常會感到無所適從：這麼多圖紙，到底該怎麼看？每張圖又有什麼意義？不用擔心，這篇實用攻略將用最簡單易懂的方法，帶你全面了解室內設計的「三大關鍵圖面」以及每個階段的應用，學會判讀技巧與自我把關，輕鬆將理想空間變現實！

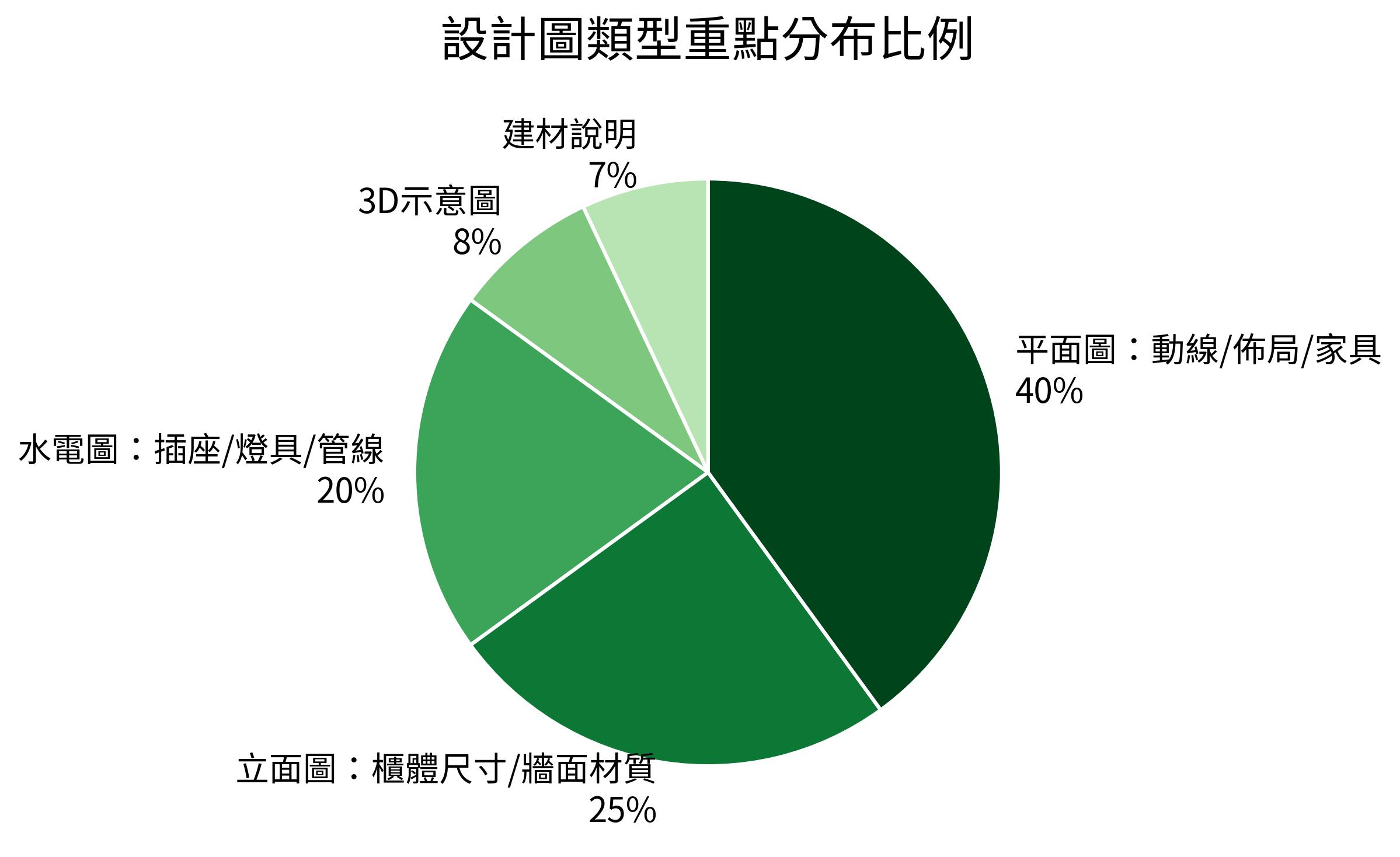

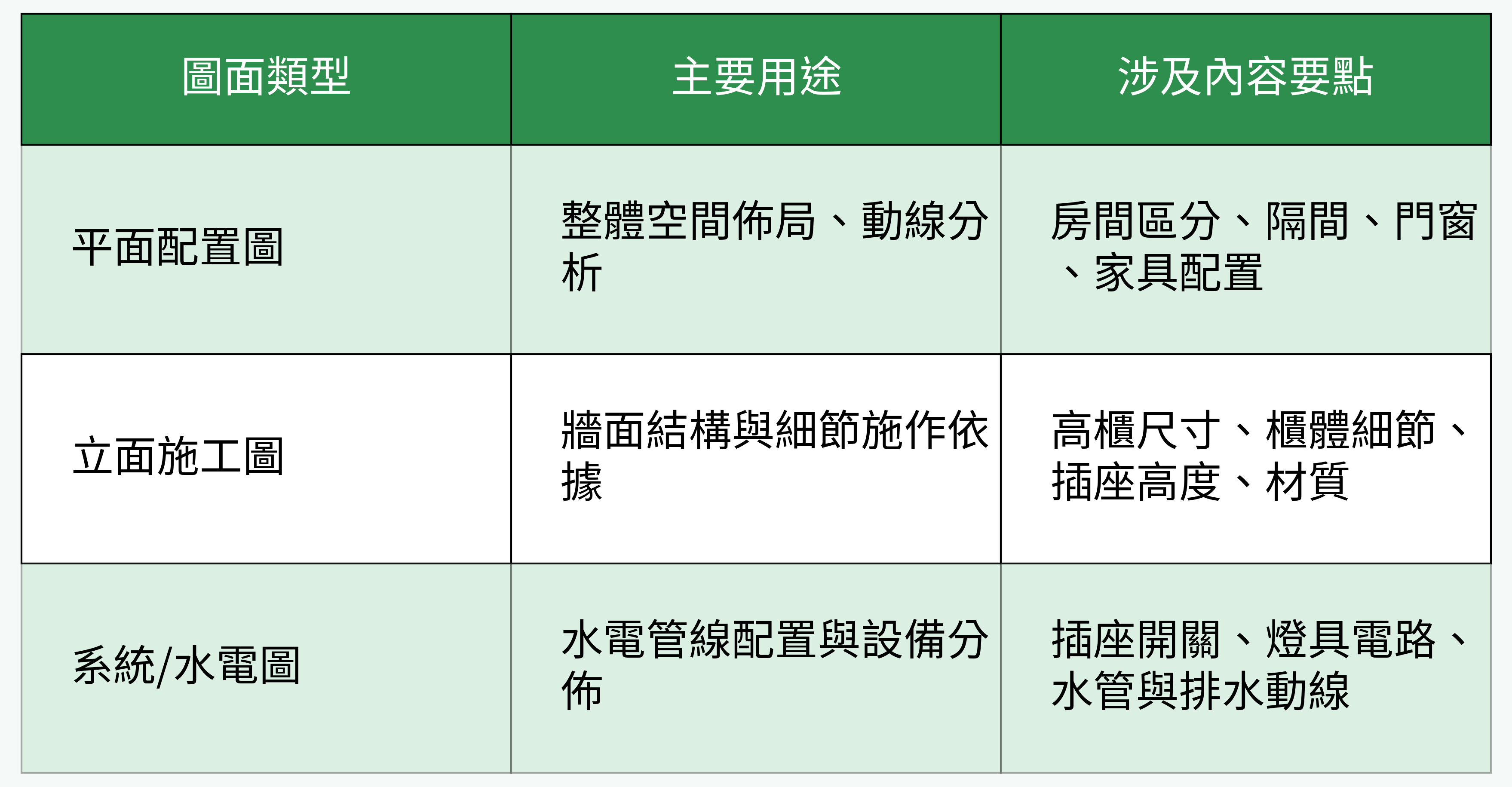

一、3種室內設計圖面基礎認識與用途解析
1. 平面配置圖：空間佈局的導航地圖
平面配置圖就像家裡的地圖，是從上方俯瞰空間繪製的圖紙。它標示了各房間的位置、牆壁隔間、門窗開口與主要家具的擺放。無論是生活動線還是家具尺寸都一目了然，讓你能預先想像進出與使用的便利性。裝修溝通最常用的就是這一張！例如動線是否順暢、家具會不會擠在一起，都得靠它來精準討論。
2. 立面施工圖：牆面細節大揭密
立面圖是站在房內某一角度看過去，把牆面「拉開」後的圖紙。這裡會標準註明高櫃、櫃體、插座開關的高度、牆面材質等細節，是工班現場施作的主要依據。想知道櫥櫃能收哪些東西、高櫃上緣會不會卡到橫樑，都得看這一張來精算！常有插座太低、收納空間不夠，幾乎都是因為忽略立面圖的重要註記。
3. 系統/水電圖：關於生活舒適的幕後功臣
這組圖最容易讓新手「霧煞煞」，但卻直接影響居住安全與便利性。水電圖顯示全宅電源回路、插座分佈、燈具開關控制，還有水管、排水等動線安排。燈具的「開關位置」、冷氣出風、冰箱或洗衣機是否有獨立插座都在此決勝負。這張圖通常圖例密密麻麻，記得結合邊角的圖標表來看，更容易理解內容。
裝修預算規劃與避坑清單
含Excel模板，限時0元領取
二、裝修流程中設計圖面的實際應用
1. 初期溝通：對照圖面精準抓需求
剛開始與設計師討論時，會以平面配置圖為主，搭配3D示意圖（如有）讓需求能具體化。這階段記得將自己的生活習慣、未來想添購的家電和家具都一併列出，圖上對照確認，減少遺漏。
2. 設計修改：根據意見即時調整
有了基本圖面後，設計師會根據你的回饋進行細節調整。不論是廚房動線不順、主臥收納不夠，還是某面牆想換材質，都應逐次標註修正紀錄，並回傳更新版圖面給你確認，這樣施工才不會出現「溝通落差」。
3. 施工落實：工班依圖明確執行
進入實際施工階段，工班師傅主要依據平面圖、立面圖，以及電路水管配置表逐步施作。現場有任何不符、尺寸差距，都需立即告知設計師，並依設計圖及現場實情雙方確認後才進行修正。
4. 溝通驗收：圖面為依據一同檢查現場
完工後，業主應攜帶設計圖至現場逐一比對：門窗尺寸、櫃體高度與材質、插座位置等是否與圖面一致，發現不同隨時提出，確保工班落實設計承諾。
三、圖面閱讀重點技巧與判讀方法
1. 圖例解析與符號說明
設計圖邊角一定有圖例表，像是插座、燈具、電視網路、櫃體等專有圖標。想快速看懂一張圖，別先被圖上的符號嚇到，花點時間先對應圖例表，大致就能掌握內容。
2. 閱讀尺寸標示與尺度比例
圖面都會標記比例尺（如1:50、1:100），用一般尺對照就能算出實際空間大小。有疑問時，不妨直接在圖上比對，或者請設計師用現場物件舉例（例如：衣櫃深60公分等），幫助自己想像實體狀態。
3. 重要標註一覽與注意事項
每張圖最需要注意紅色或特殊顏色標註，常見於開關插座、冷氣出風口、主牆裝飾、走道寬度等，這些都是裝修完才無法修正的部分。看圖時要特別用便利貼或筆將重大疑問圈出來反覆確認。
帶走上百屋主驗證的《裝修最全指南》，簡訊免費發您
四、設計圖面間的差異比對與協作溝通
1. 各類圖面資訊整合的關鍵
不同圖紙會有交錯資訊，像是平面圖的家具位置要和水電圖插座位置、立面圖的高櫃尺寸協調。記得設計師、工班與業主要共同審圖並討論，每張圖間是否一致，免得某面牆櫃子太高卻沒有電源口。
2. 多種圖面共同檢討動線、尺寸、風格
建議同時攤開所有主要設計圖，動線與空間感、尺寸細節與收納方式，都用不同圖紙加以比較核對，以確保最終效果與預期一致。
3. 常見溝通誤區及圖面協調提醒
新手常會認為「交給設計師就好」，但其實每人想像不同，小細節（如插座增減、櫃體收納類型）沒確認到位，完工後才修正會很麻煩。因此每次有修正，都一定要索取最新版本的設計圖保存。
五、實用圖面檢查與業主自我把關操作建議
1. 交圖文件檢查清單
拿到圖面時，一定要確認：平面圖、立面圖、水電圖、建材說明、3D示意圖（如有）都齊全，才方便完整檢查，不遺漏任何細節。
2. 預先標註重點位置與疑問
每次審閱設計圖時，把有疑慮的地方（如尺寸、插座、材質、開關方向等）用便利貼做好註記，主動與設計師討論確認，能減少溝通失誤。
3. 業主現場對照圖紙核對原則
完工驗收時，裝修新手一定要攜帶設計圖至現場，對照每個區域的長度、開口、收納格局、插座數量、材質與顏色等。發現不同即反映調整，保護自己的權益。
4. 圖面修正與最終確認流程
設計階段多次修正在所難免，每次修改都要記得索取新的設計圖，並備份所有確認過的最終版圖面。這樣萬一有爭議，也有最明確的依據進行追蹤與討論。
總結
看懂設計圖沒有想像中困難，只要掌握圖面3大類型、學會對照圖例標誌、懂得逐步判讀與主動提出疑問，你也能成為居家裝修的精明主人翁。一步一步，從溝通到驗收到自我把關，每個步驟都不掉以輕心，打造理想家居就能零踩雷！下次再看到設計圖，歡迎勇敢拿尺「比一比」，找到你的夢想起點！
