如果你正在計劃裝修，或許已經聽過「施工圖」這個詞。對非專業人士來說，這些密密麻麻的線條和符號可能讓人摸不著頭腦，但它們不僅是設計師、施工團隊和業主溝通的工具，也是確保施工成果與設計一致的基礎。就讓睿利設計總監林佑叡帶我們一起了解各類施工圖的用途，以及讀圖時應留意的重點吧！
一、什麼是施工圖？
所謂「施工圖」，是指將室內設計圖轉化成給拆除、泥作、水電、木作等各工班，可理解並實際可施作的圖面，包括室內空間的尺寸、位置、材料、結構、工法等各種訊息都會鉅細靡遺地呈現。
裝修預算規劃與避坑清單
含Excel模板，限時0元領取
二、施工圖4大主要種類與用途
1.平面圖
以俯視角度繪製的一系列平面配置圖，用來呈現空間的整體規劃，包含平面配置圖、拆除圖、隔間放樣圖、天花板圖、地坪配置圖、水電圖、給排水圖等等，可以看到牆體分隔、動線安排、天花板上配置的設備與物件、地板材質及家具的擺放位置。

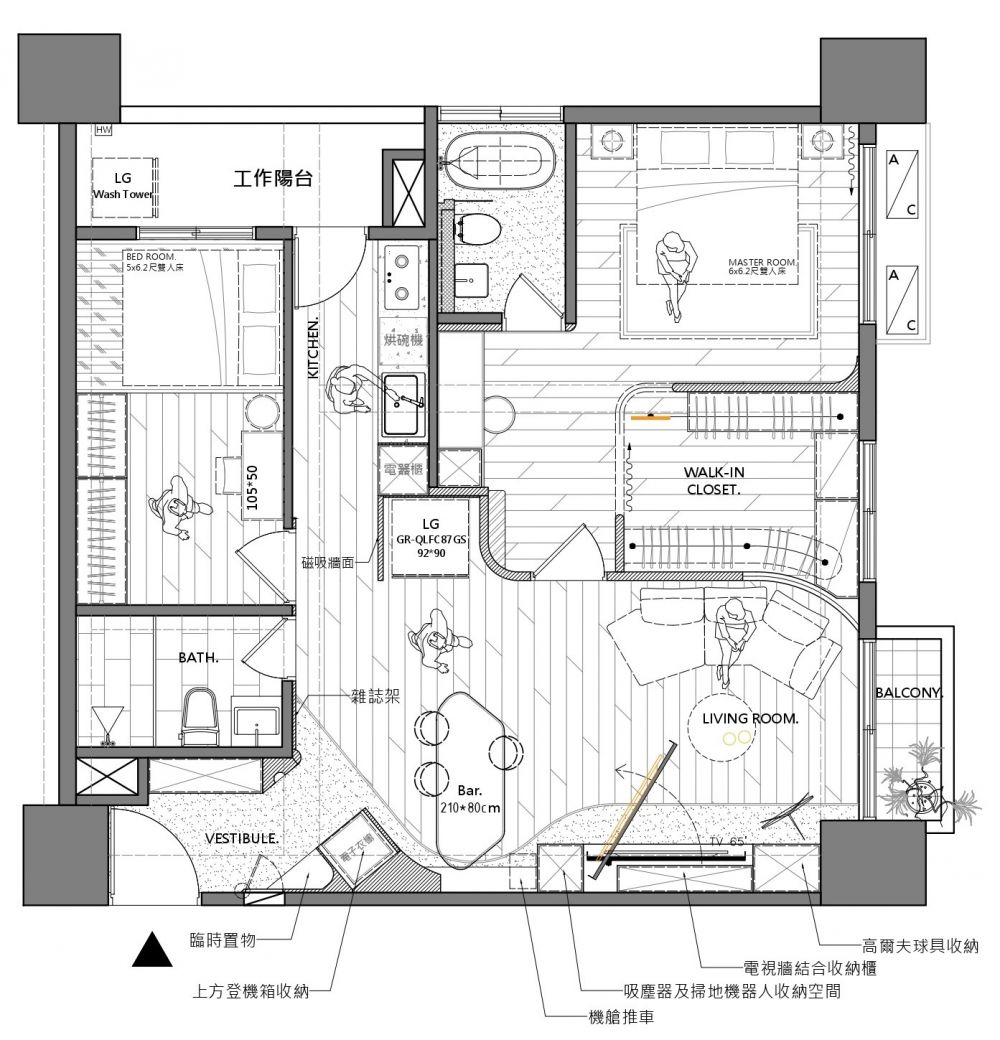

▲家具配置平面圖
2.立面圖
簡單來說，是從正面看牆壁的垂直視角，詳細展示了經過設計的牆面和櫃體，以及壁面、門窗戶的相對位置，也會標註尺寸、高度和材質等等。假使想要在牆上掛畫或打造特殊造型，藉由立面圖能清楚將位置和高度告知施工師傅。
▲更衣室立面圖
3.剖面圖

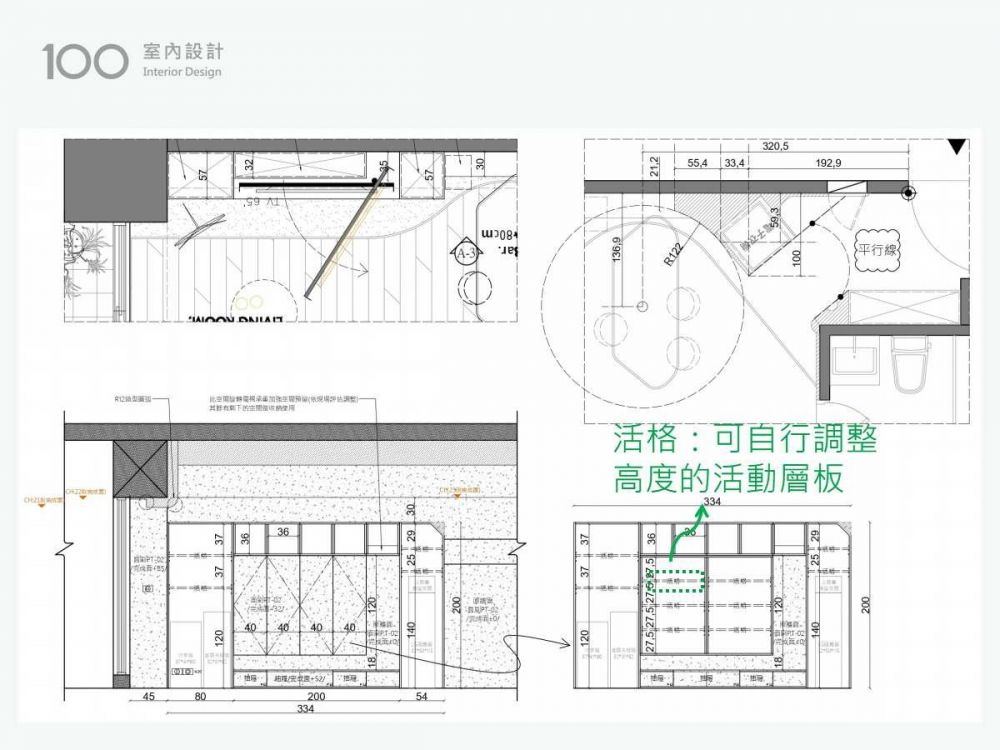

剖面圖有點像是立面空間的切片，可以把那些隱藏在牆面、櫃體內的結構細節一一展現出來，例如抽屜、可調式層板（活格）、收納的物件，使人可以更理解內部的配置情況。
▲電視櫃剖面圖
4.細部大樣圖

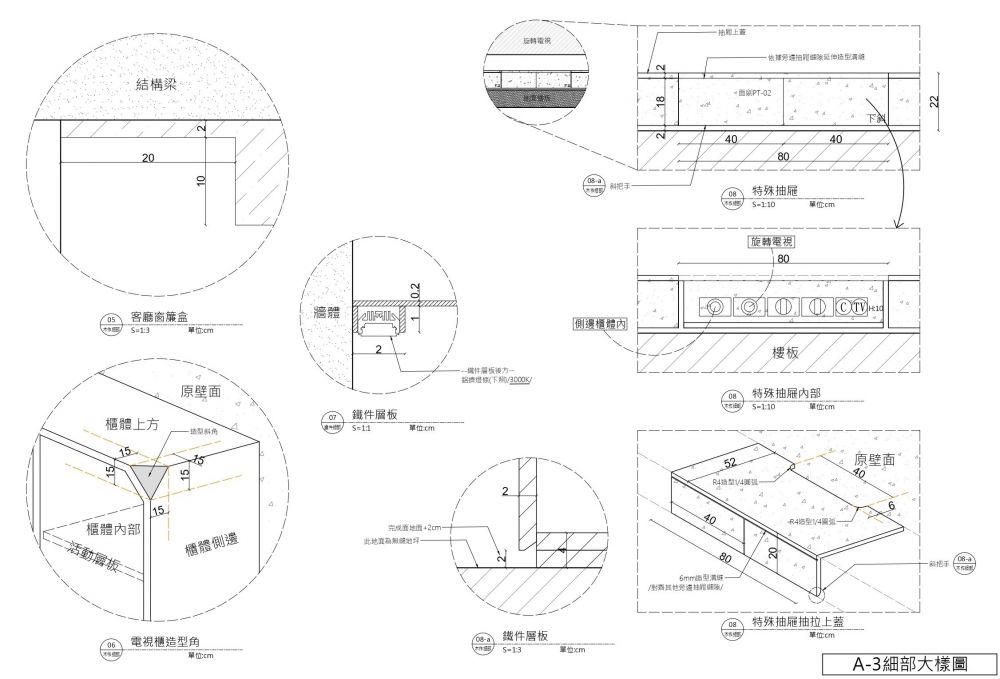

針對細節再特別放大繪製的圖面，可展示一些關鍵的微小細節，例如櫥櫃收邊或特殊造型的處理方式。當你對某個區域的施工品質要求特別高時，這類型圖面可以作為很好的參考。
▲電視櫃施作圖面
三、看懂施工圖面的5個小技巧

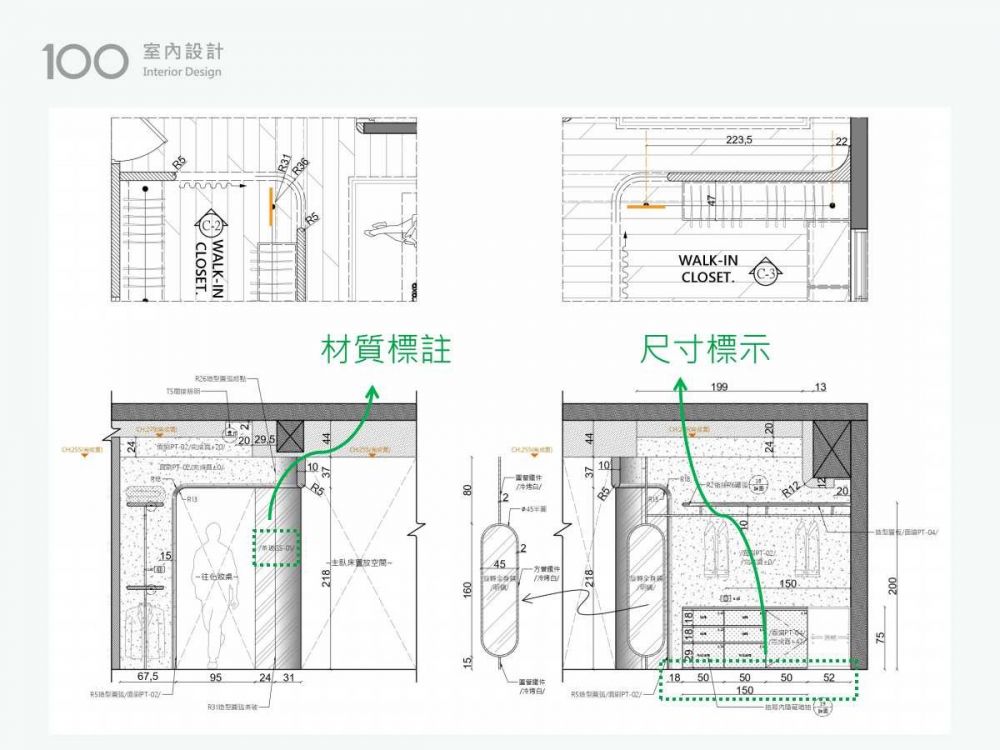

1.了解比例尺與尺寸標註

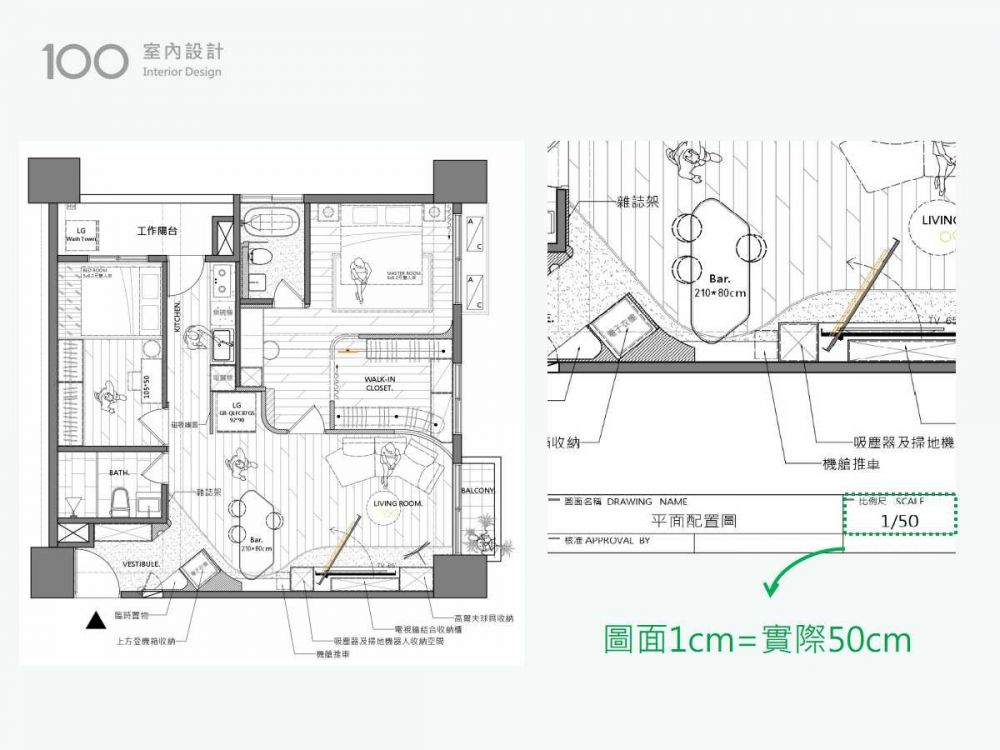

每張圖都有比例尺，例如「1:50」代表圖面上的1公分等於實際的50公分。這個數字是確保家具、空間和動線合適的關鍵，能使尺寸大小一目了然。
2.掌握圖例與符號

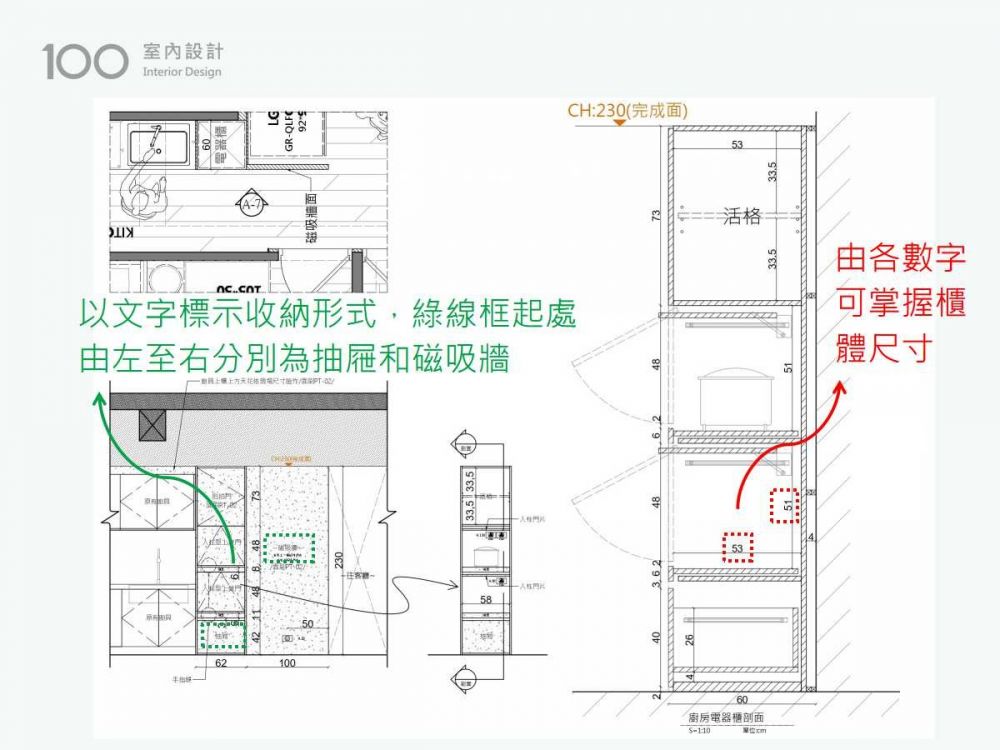

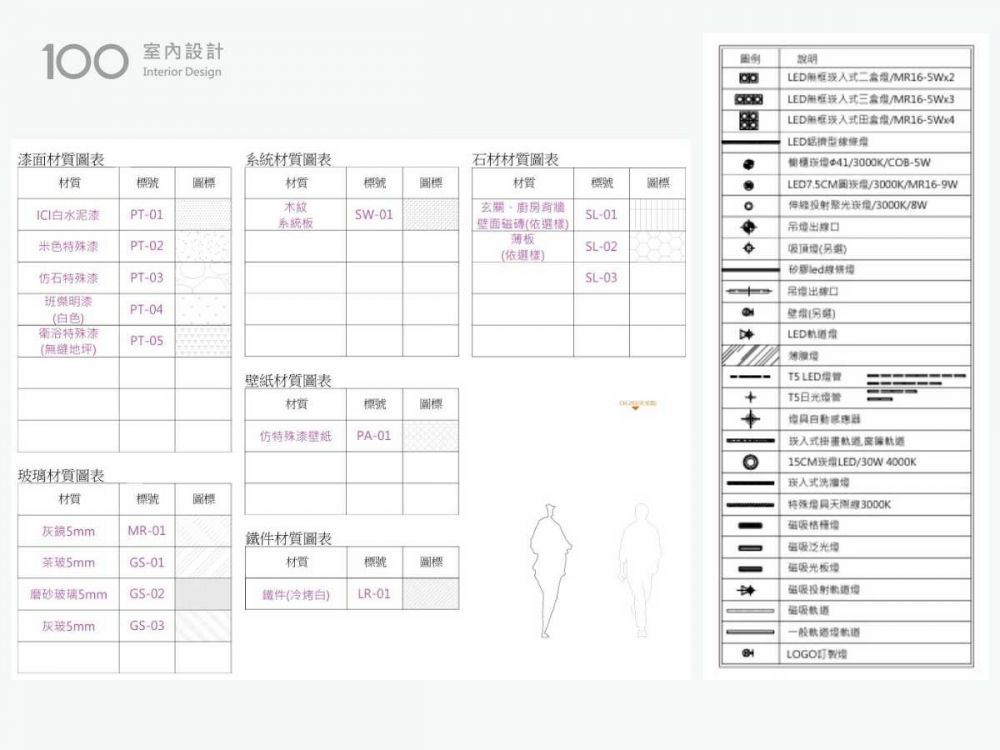

圖紙上有許多箭頭、線條、各式各樣的小圖案，這些符號都各有其代表的意思，在圖面上都會有圖示說明可對照，如下圖綠色虛線框起處。不清楚時，別忘了向設計師確認。
3.確認選材符合預算與喜好
許多圖面都會附有材料清單，列出使用的木材、石材、漆面種類及燈具型號等，這是控制預算和掌握設計效果的重要依據，建議確認是否符合自己的需求。
4.圖面保持一致性
注意所有細節是否都在說同一件事，也就是不同類型的施工圖之間必須互相吻合，例如平面圖的家具尺寸應與立面圖中的高度一致。如果圖面比對後存在矛盾，務必及早與設計師和施工團隊溝通。
5.主動溝通討論
要是遇到看不懂或有疑問的圖面內容，提醒應主動與設計師討論，以便理解設計意圖與細節。
完整裝修工具包（清單+話術+模板）已為你準備好！
四、解讀各式施工圖面
1.拆除圖

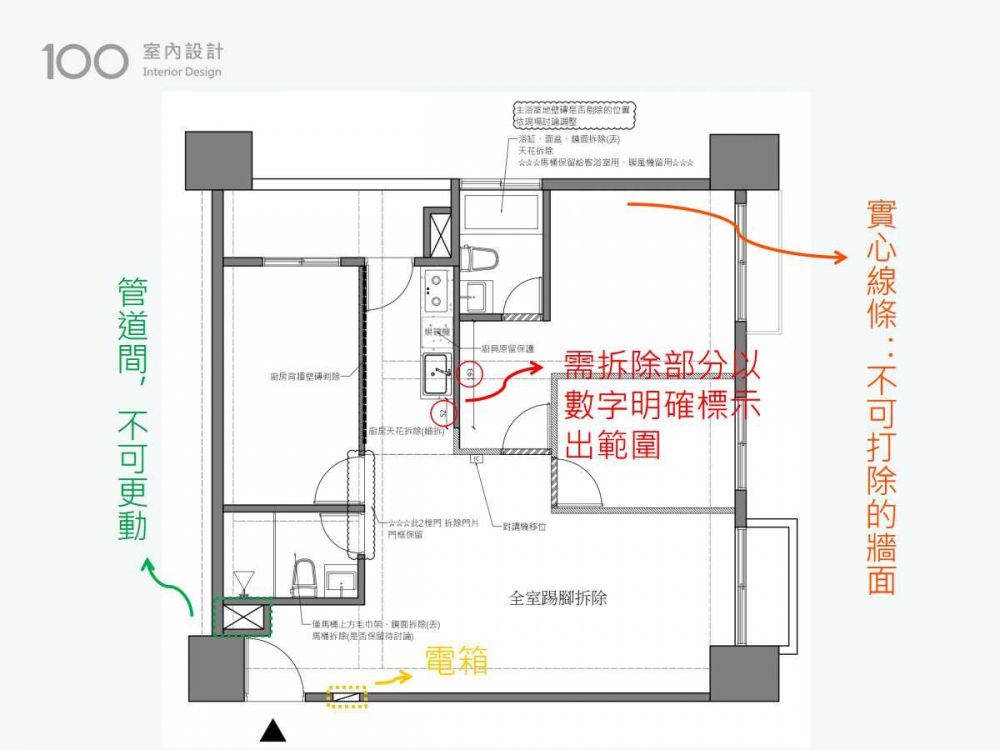

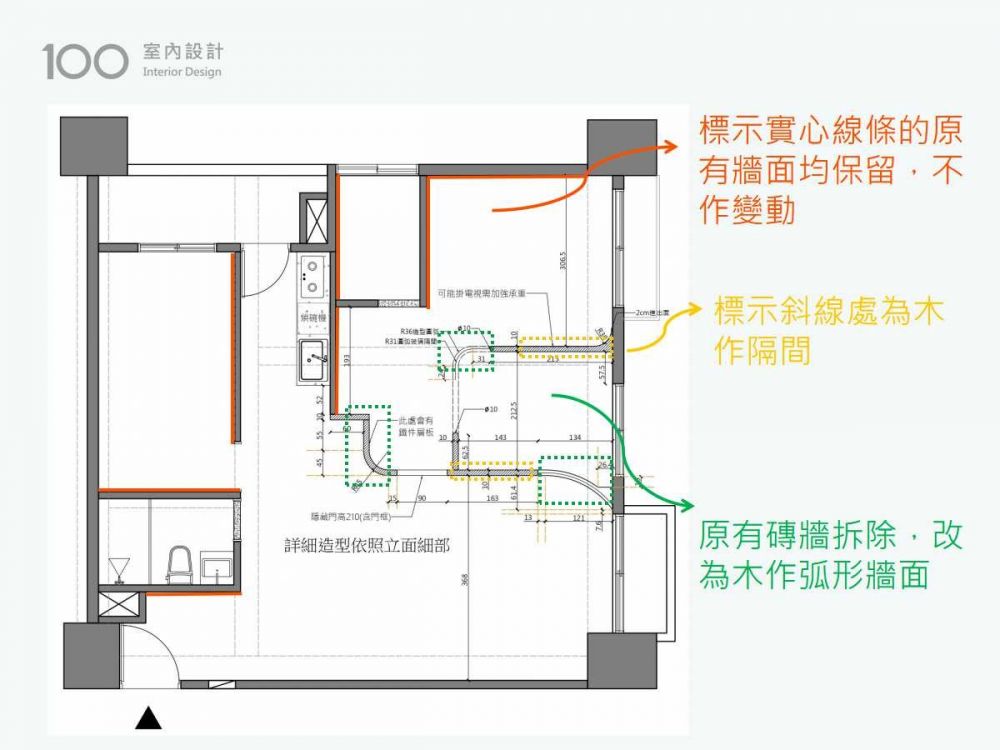

這是空間重塑的第一步！圖面會標示需要拆除的牆體、門窗、天花板或其他現有結構，讓施工人員知道哪些部分應該被保留，哪些部分需要拆除，使整體施工符合設計要求，並避免破壞不應更動的結構（如承重牆）。
2.新作隔間圖
用來規劃新的空間分隔，標示新增牆體、門洞及空間動線，是打造空間輪廓的關鍵！這張圖面可以讓施工者知道新建結構的具體位置、牆體材質和尺寸。
3.地坪配置圖

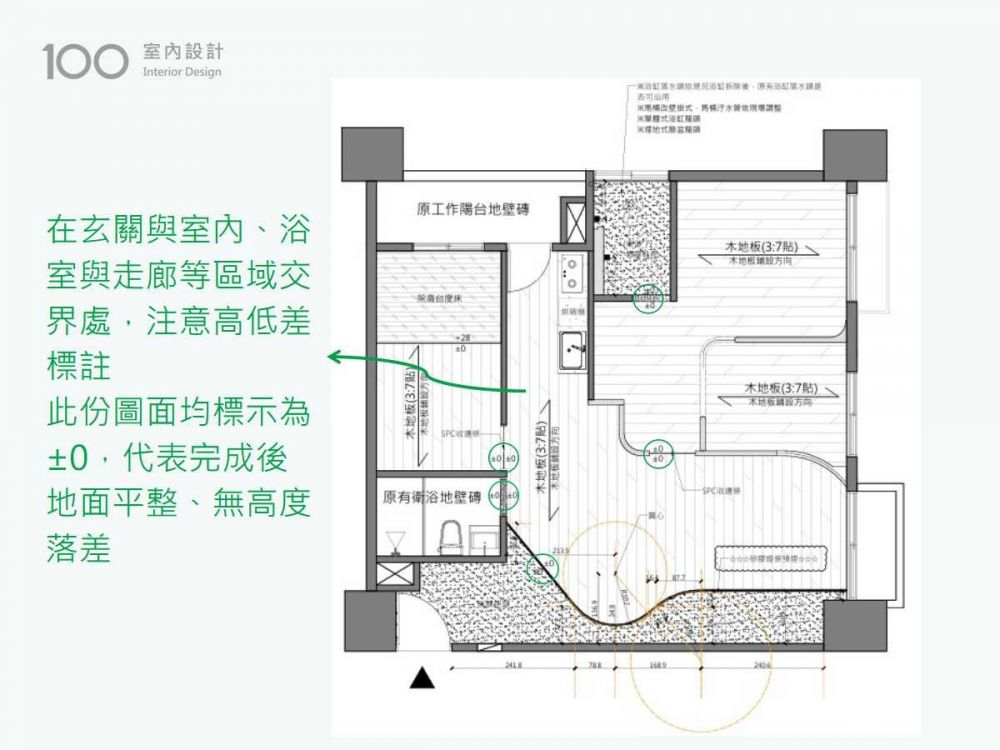

可了解各區域地板所選用的材質，圖面應詳細標示地板的材質、鋪設方向、拼接方式、施工範圍、完成面高度，以及地板邊緣收口方式與可能需要預埋燈條等設計。
4.天花板圖

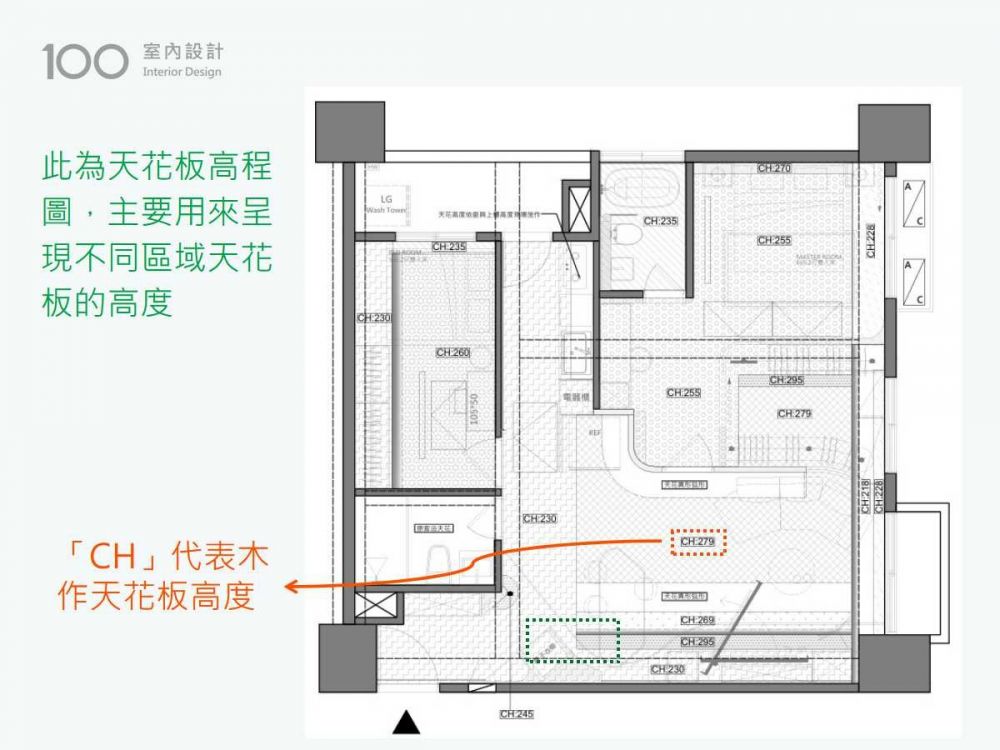

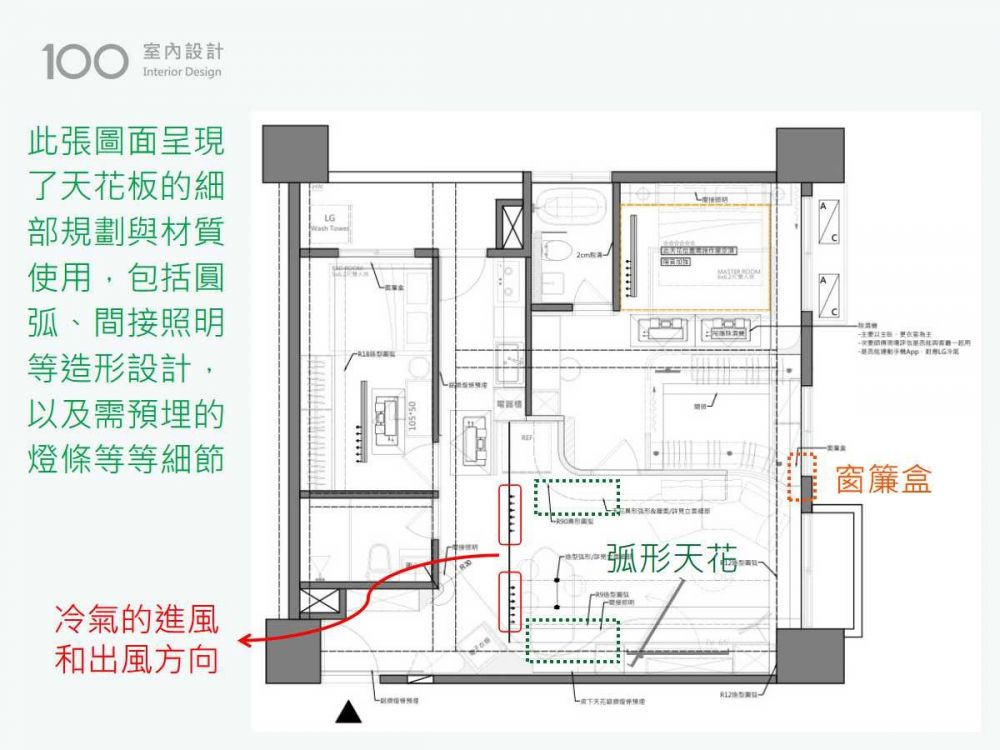

展示天花板的各項細節，包括高度分層、燈具配置、設備（如吊隱式除濕機）、窗簾盒設計及材質使用，注意確認天花板不同區域的高度標註，避免過低影響空間感，以及燈具或空調出風口的設計是否協調。
5.燈具圖

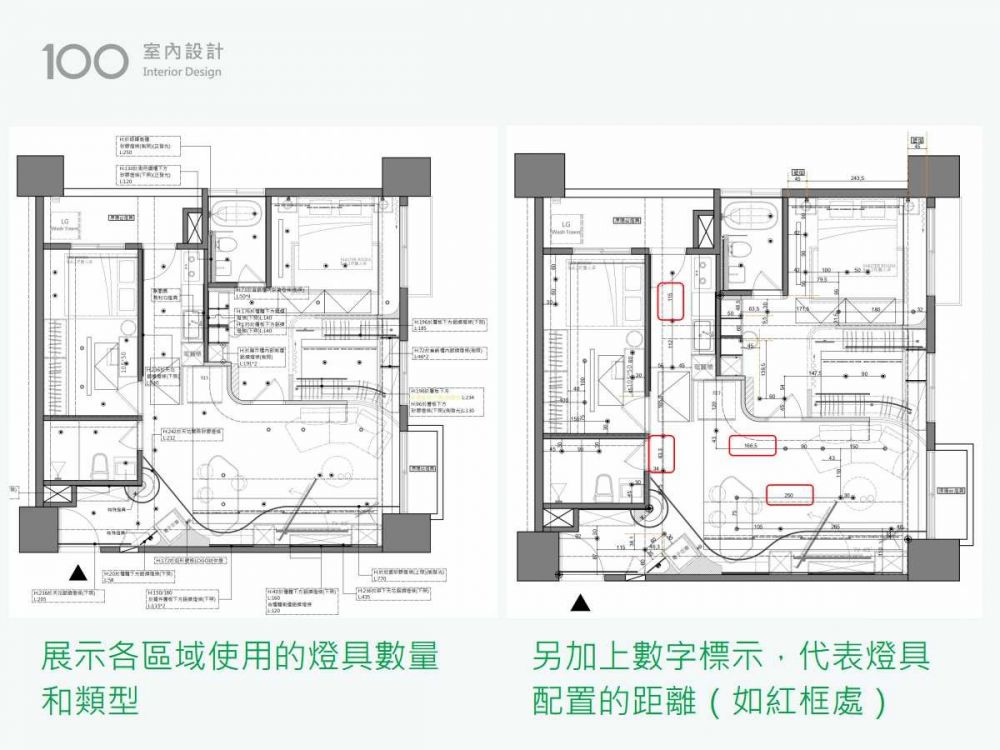

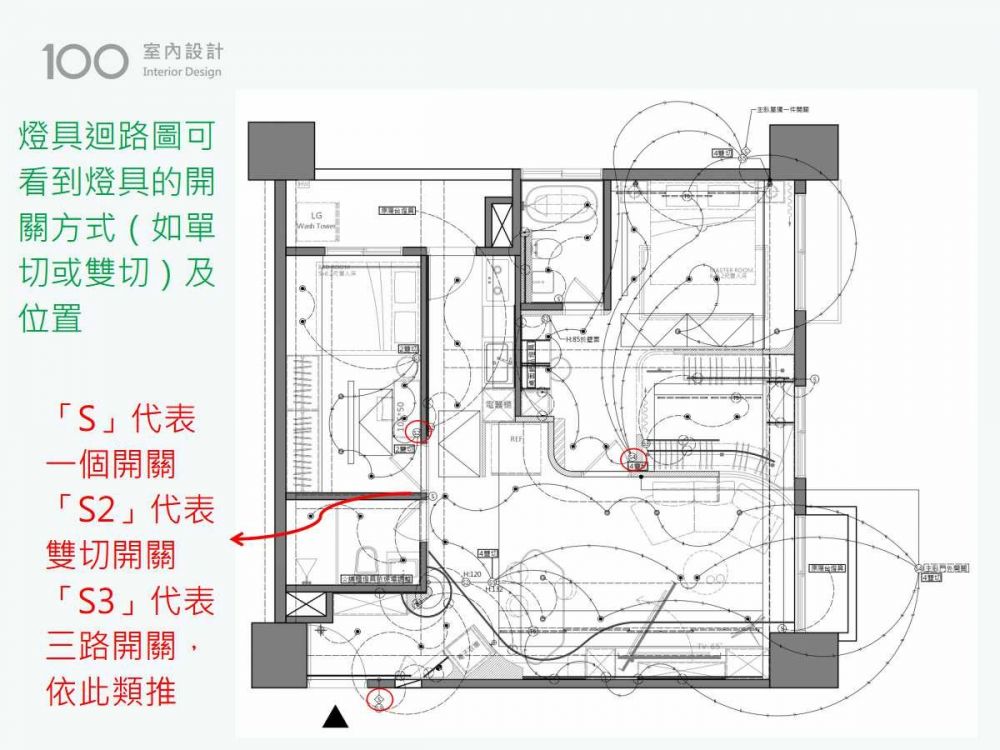

燈具的配置關乎空間的亮度，以及整體氛圍與使用的舒適度，圖面應詳細標示各類燈具（如嵌燈、筒燈、燈帶、軌道燈）的安裝位置、數量、高度及控制方式（如開關位置和分區控制），而不同類型的燈具也會以不同符號標示。
6.進排水圖

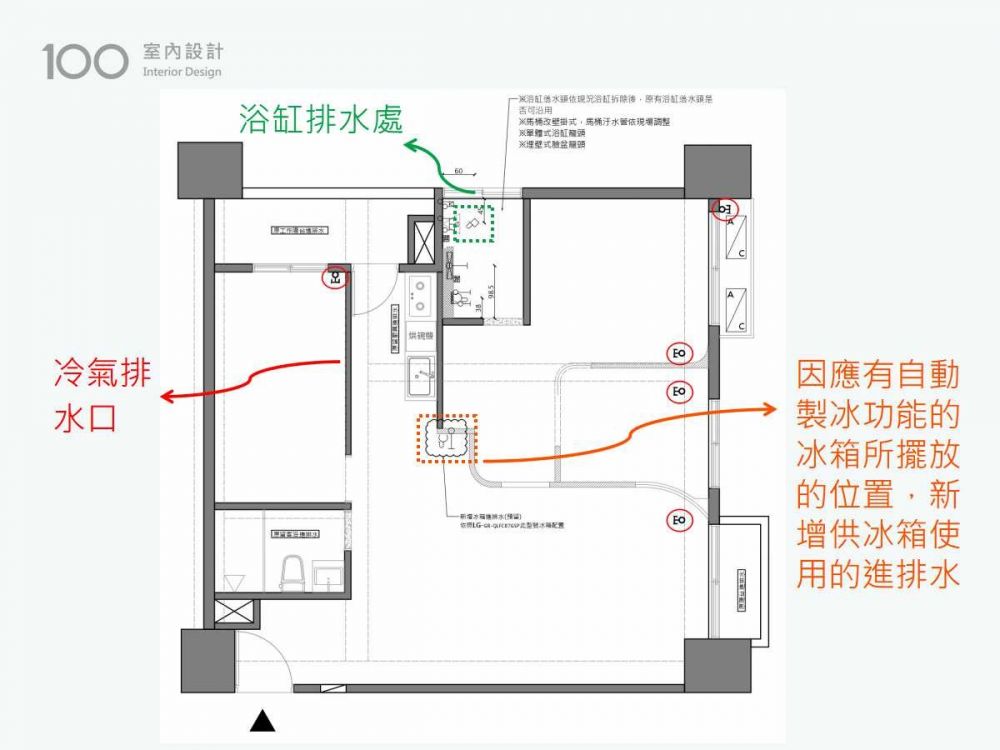

規劃排水位置及設備安裝點（如水槽、馬桶、蓮蓬頭、浴缸龍頭等），注意冷氣與排水間的配合，一般空調排水口多會設置於窗邊，或是盡量靠近走道側邊處。
7.水電配置圖

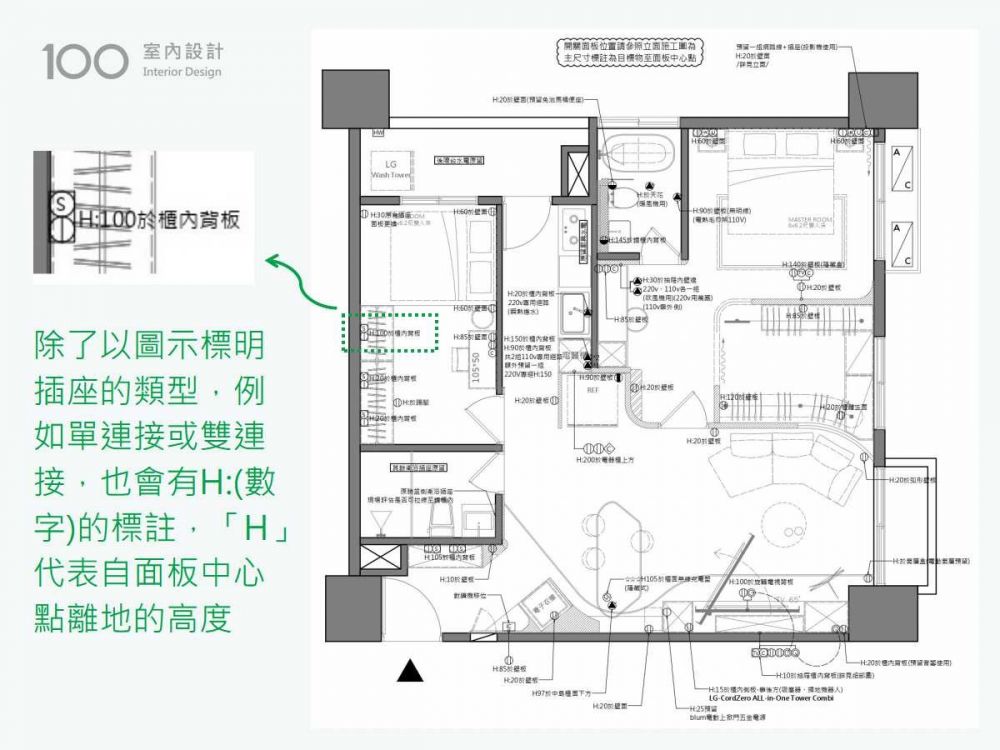

整合了電力與弱電（如電腦、電視、電話、音響）等設施，會詳細標註插座的位置、數量與高度，若是配置較複雜的，還會細分成電力圖和弱電圖等專圖。不過，規劃插座時並非越多越好，宜根據實際使用需求和空間做合理均衡的配置，以免牆面視覺雜亂或電流負荷量過高。
8.櫃體配置圖
平面圖只能確認櫃子的數量與位置，為了了解實際可收納的空間尺寸、位置與形式，通常還會加上立面剖面圖，提供內部抽屜或層板的數目、大小與櫃門設計等細節。
▲廚房電器櫃剖面圖
9.廚房規劃圖

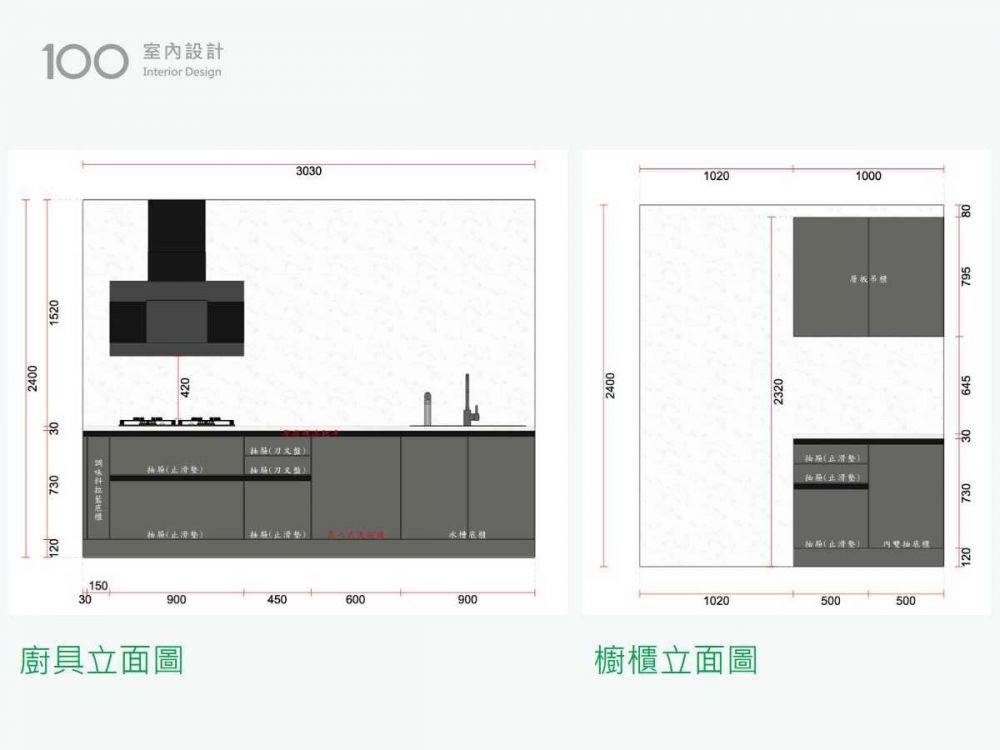

從平面圖可掌握廚房的配置方式，例如工作動線與收納；而觀看立面圖便於理解爐台、水槽、抽油煙機的高度，以及廚具、櫥櫃內的細部規劃。
10.衛浴規劃圖

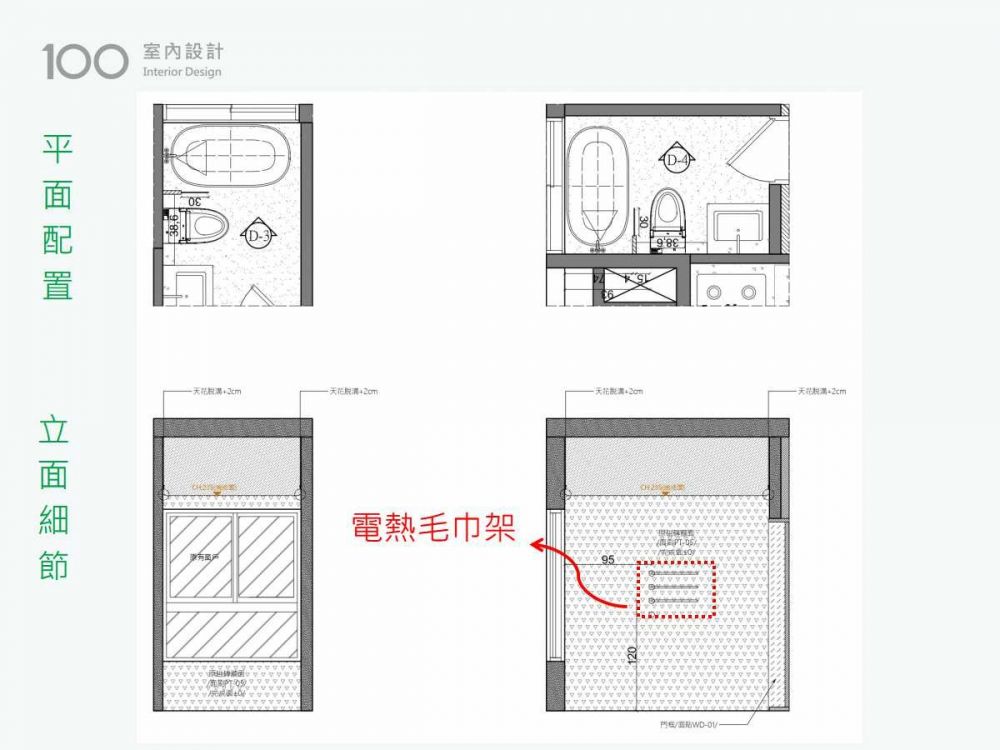

透過平面圖，可以清楚了解面盆、馬桶、浴缸等各項衛浴設備的配置方式和相關位置；立面圖則能呈現衛浴的牆面設計，以及各項衛浴設備的高度是否符合人體工學。
每一種圖面各自承擔著不同的功能，卻又彼此緊密相關。作為業主，你未必需要精通每張圖，但是能夠知道它們的用途與解讀重點，能使你更有信心地參與裝修討論，完美實現理想中的家居空間。
