想搞懂新家的配線圖卻總是一頭霧水？看圖說話，真的不是一件簡單事，但只要抓對重點、懂得基礎符號規則，你也能自信地與設計師、師傅輕鬆對話。這篇攻略將手把手帶你認識基礎符號、讀圖流程、各空間的配線要點、現場施工檢查重點，以及入住前自檢技巧，讓你從小白晉升配線小達人！

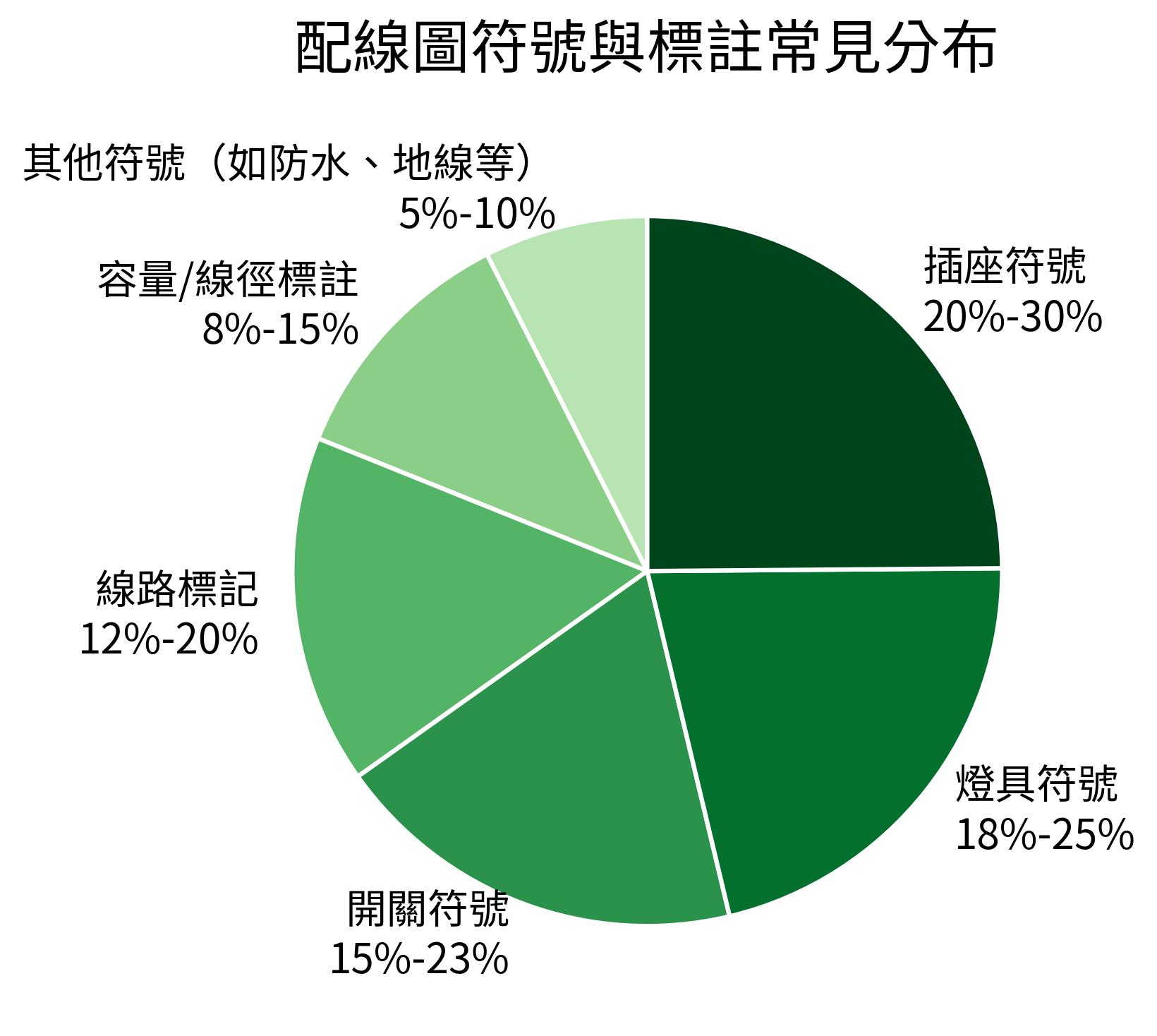

一、認識室內配線圖基本符號與標註
1. 電燈/插座/開關符號快速辨識
配線圖最常見的符號就是燈、插座和開關。燈通常是圓圈配上L字，插座則像是小正方形內有兩條短線。開關會有S、D等英文代碼，還可能會有不同的線連結表多路控制。建議初學者，對照圖說的符號表比對，幾次下來就熟門熟路了！
2. 線路類型與顏色標記說明
住宅用電主流是三線式，一般是紅（火線）、白（中性線）、綠（接地線）。有時舊屋會有五顏六色，萬一分不清，建議請專業人員檢查，自己動手則務必用驗電筆確認安全。
3. 回路、線徑及電器容量標註方式
配線圖會標註回路編號、使用的線徑（如2.0mm）、預定承受的電流容量，確保不同迴路分擔不同區域的負荷，避免跳電或線路過載。
4. 常見錯誤標示對照解析
最常見的錯誤包括：符號重複、不符圖例、線路標錯顏色、線徑標示不明確等。現場比對時，發現符號混亂或與現場不合，要即時反映修改。
裝修預算規劃與避坑清單
含Excel模板，限時0元領取
二、讀懂配線圖步驟
1. 依用途分區段落查找
圖面上會以空間分區（如客廳、臥室、衛浴等），先在平面圖找到你要關心的空間，有助快速瞭解各區操作重點。
2. 從總配電箱追蹤主線路
每條主要電源都從總配電箱發散出來，順著圖上的粗線或箭頭往各房間，熟悉這個路徑後，整個配置結構就易懂多了。
3. 判讀開關、插座回路關聯
依照線路分流，找到指定開關控制哪些燈、哪些插座為同一回路，避免日後跳電牽連太多設施。
4. 確認主要水電設備配置位置
熱水器、冷氣、洗衣機等高功率家電，一定要專線，圖面上通常會標特別符號或加粗線。
5. 逐步比對施工現場與圖面
現場對照圖面，插座、燈座、開關實際位置有無錯誤，施工完畢要現場實測，確保圖面規劃落實。
三、主題配線路線規劃要點
1. 客廳/臥室/廚房/浴室重點佈局
客廳重視電視牆、沙發兩側插座；臥室要有床頭插座與照明開關，廚房則需因應各式家電預留多組插座、專線；浴室建議規劃防水型插座，並保護接地。
2. 插座、照明、出線盒配置邏輯
每個空間最基本至少應有一到兩組插座，常用點（電視、床頭、書桌、廚房流理台旁），多做預留。不常用的角落也可留一組防備未來需求。
3. 高功率家電及特殊設備專線建議
冷氣、烘衣機、熱水器、IH爐這類高功率家電，務必獨立一條迴路，線徑要選粗一級的（3.5mm²起跳），避免用電過載或電線發熱。
4. 易忽略死角區域須補充設置
廚櫃下方、櫥櫃內、床角、玄關、洗衣陽台等，多規劃插座，未來家電位置搬動也方便升級。
2025最新最全裝修省錢避坑指南免費領！
四、配線施工細節檢查與避錯
1. 插座數量、高度及間距實用建議
每面牆最佳距離3到4米設一組、不少於地面高度30公分。廚房檯面、書桌適宜高度60-120公分。特殊用途如電熱水器則依照設備高度調整。

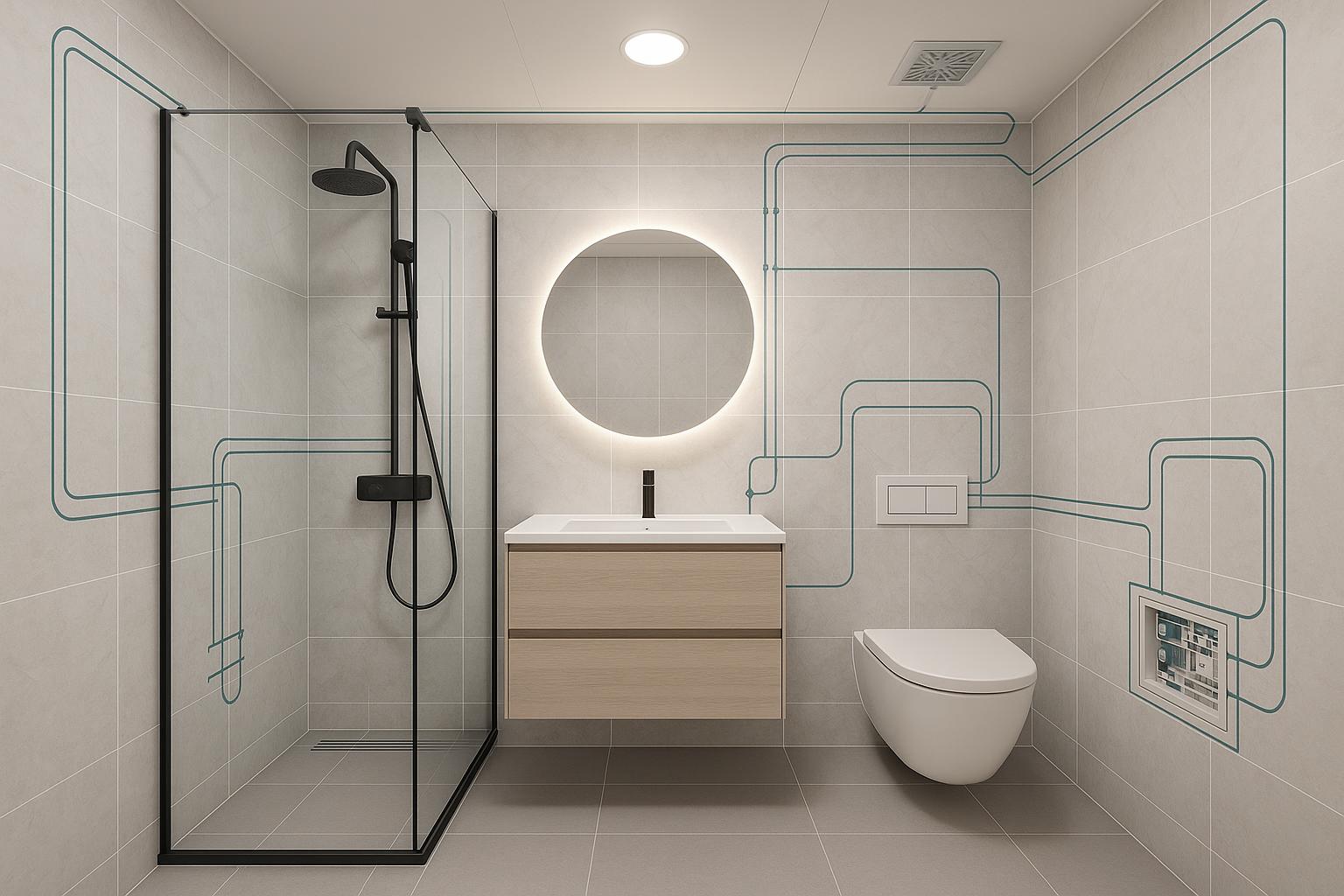

2. 線路走向與套管方式標準化
新屋線路盡量走壁內管道，減少折角、避免交錯。老屋換線時可用明管，既易維修又能確保安全。

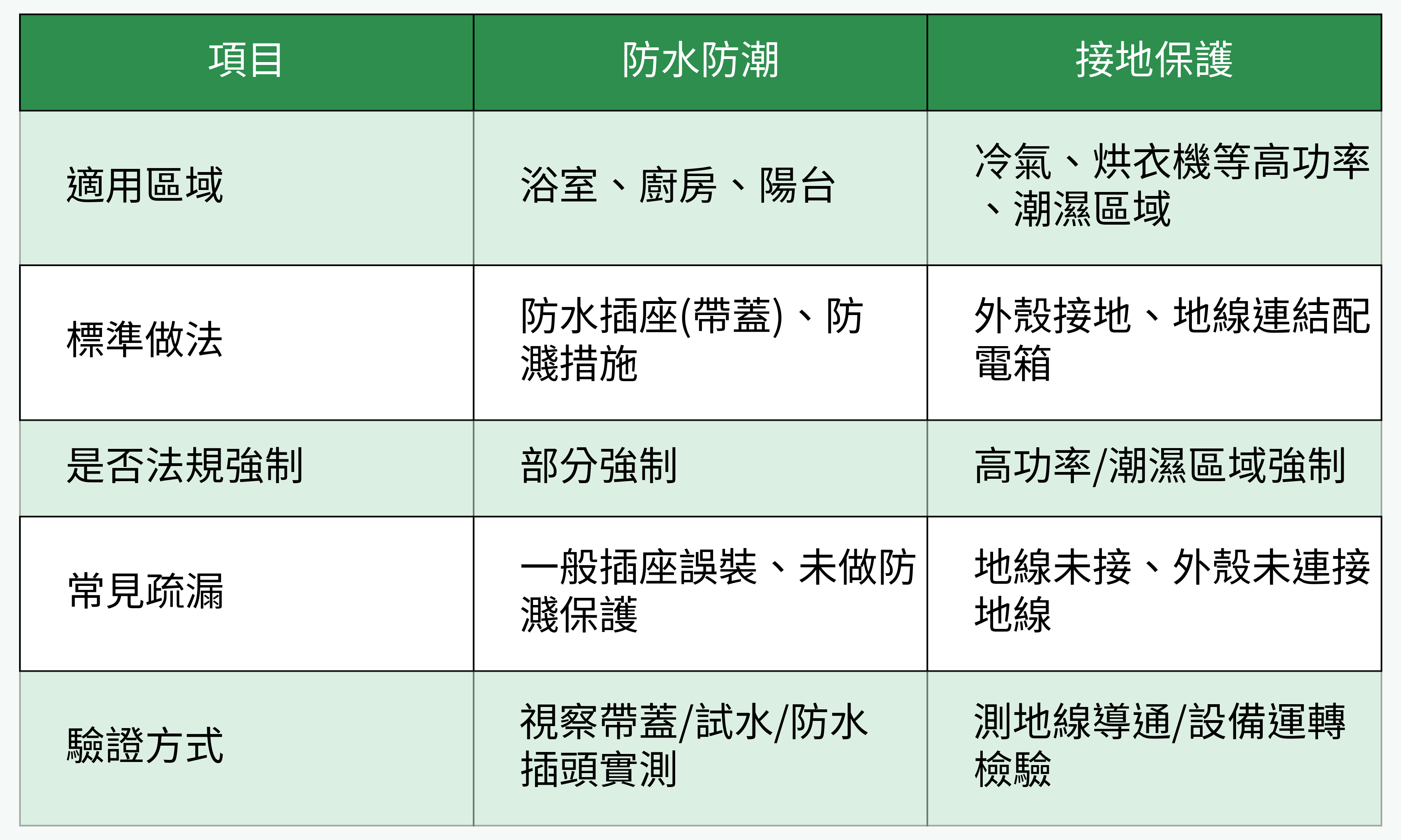

3. 防水防潮/接地保護規範對比
浴室/廚房等潮濕區域必須選用防水插座(帶蓋)、外殼接地；陽台插座安排防濺措施，冷氣、烘衣機等要有安全接地。
4. 易出錯區域現場驗證重點
常見錯誤包括插座鬆動、接線不牢靠、地線漏接、接線顏色/走向錯誤、插座位置偏移。建議用插頭、燈具現插現試，及時追蹤發現問題。
五、入住/裝修前自檢室內配線圖
1. 電路分段斷路器、備註項目核查
總開關與每段迴路都應有獨立斷路器，並在配電箱/圖面備註清楚哪組對應哪區，方便小修理或斷電維護。
2. 現場定位插座與開關位置比對
據圖檢查每組插座、開關有無到位且安裝垂直、不歪斜，萬一高度或方位不符，應盡快調整。
3. 預留未來設備線路升級空間
家中有未來打算添購家電、或預留智慧家電端口空間，最好在預設中多配幾組空白迴路和插座。
4. 跟設計/水電師傅溝通重點速記
將我的需求、改動記錄、現場發現問題都調整於平面圖上，與設計師、師傅即時溝通確認，避免施工落差和誤會。
5. 問題與變更紀錄方式建議
有任何變動（插座增減、線路調整等），建議用圖紙、照片或手機記錄，不只留給自己，也方便未來維修追蹤。
總結
配線圖不再只是師傅的專利！只要看懂圖例、養成現場比對的習慣、提早規劃家電與插座位置，就能大幅降低入住後用電困擾與維修風險。無論是新裝潢還是舊屋改造，用心把握這份攻略，小白也能輕鬆變達人，讓你的新家用電更便利、安全又升級未來彈性！
